Workflow mit Cloud Composer

Ziel:

1. Erstellen Sie eine Managed Service for Apache Spark -Workflow-Vorlage, die einen SparkPi-Job ausführt.
2. Erstellen Sie einen Apache Airflow-DAG, mit dem Cloud Composer den Workflow zu einem bestimmten Zeitpunkt startet.

In diesem Dokument verwenden Sie die folgenden kostenpflichtigen Komponenten von Google Cloud:

• Managed Service for Apache Spark
• Compute Engine
• Cloud Composer

Mit dem Preisrechner können Sie eine Kostenschätzung für Ihre voraussichtliche Nutzung vornehmen. Verwenden Sie den Preisrechner.

Neuen Nutzern von Google Cloud steht möglicherweise eine kostenlose Testversion zur Verfügung.

Hinweis

Projekt einrichten

Melden Sie sich in Ihrem Google Cloud Konto an. Wenn Sie noch kein Konto bei Google Cloudhaben, erstellen Sie ein Konto, um die Leistung unserer Produkte in der Praxis sehen und bewerten zu können. Neukunden erhalten außerdem ein Guthaben von 300 $, um Arbeitslasten auszuführen, zu testen und bereitzustellen.

In the Google Cloud console, on the project selector page, select or create a Google Cloud project.

Roles required to select or create a project

• Select a project: Selecting a project doesn't require a specific IAM role—you can select any project that you've been granted a role on.
• Create a project: To create a project, you need the Project Creator role (roles/resourcemanager.projectCreator), which contains the resourcemanager.projects.create permission. Learn how to grant roles.

Note: If you don't plan to keep the resources that you create in this procedure, create a project instead of selecting an existing project. After you finish these steps, you can delete the project, removing all resources associated with the project.

Go to project selector

Verify that billing is enabled for your Google Cloud project.

Enable the Dataproc, Compute Engine, and Cloud Composer APIs.

Roles required to enable APIs

To enable APIs, you need the Service Usage Admin IAM role (roles/serviceusage.serviceUsageAdmin), which contains the serviceusage.services.enable permission. Learn how to grant roles.

Enable the APIs

Installieren Sie die Google Cloud CLI.

Wenn Sie einen externen Identitätsanbieter (IdP) verwenden, müssen Sie sich zuerst mit Ihrer föderierten Identität in der gcloud CLI anmelden.

Führen Sie den folgenden Befehl aus, um die gcloud CLI zu initialisieren:

gcloud init

In the Google Cloud console, on the project selector page, select or create a Google Cloud project.

Roles required to select or create a project

• Select a project: Selecting a project doesn't require a specific IAM role—you can select any project that you've been granted a role on.
• Create a project: To create a project, you need the Project Creator role (roles/resourcemanager.projectCreator), which contains the resourcemanager.projects.create permission. Learn how to grant roles.

Note: If you don't plan to keep the resources that you create in this procedure, create a project instead of selecting an existing project. After you finish these steps, you can delete the project, removing all resources associated with the project.

Go to project selector

Verify that billing is enabled for your Google Cloud project.

Enable the Dataproc, Compute Engine, and Cloud Composer APIs.

Roles required to enable APIs

To enable APIs, you need the Service Usage Admin IAM role (roles/serviceusage.serviceUsageAdmin), which contains the serviceusage.services.enable permission. Learn how to grant roles.

Enable the APIs

Installieren Sie die Google Cloud CLI.

Wenn Sie einen externen Identitätsanbieter (IdP) verwenden, müssen Sie sich zuerst mit Ihrer föderierten Identität in der gcloud CLI anmelden.

Führen Sie den folgenden Befehl aus, um die gcloud CLI zu initialisieren:

gcloud init

Managed Service for Apache Spark-Workflow-Vorlage erstellen

Kopieren Sie die folgenden Befehle und führen Sie sie in einem lokalen Terminalfenster oder in Cloud Shell aus, um eine Workflow-Vorlage zu erstellen und zu definieren.

1. Erstellen Sie die sparkpi-Workflow-Vorlage.

   gcloud dataproc workflow-templates create sparkpi \
       --region=us-central1


2. Fügen Sie der Workflow-Vorlage sparkpi den Spark-Job hinzu. Das „compute“-Flag step-id identifiziert den SparkPi-Job.

   gcloud dataproc workflow-templates add-job spark \
       --workflow-template=sparkpi \
       --step-id=compute \
       --class=org.apache.spark.examples.SparkPi \
       --jars=file:///usr/lib/spark/examples/jars/spark-examples.jar \
       --region=us-central1 \
       -- 1000


3. Führen Sie den Workflow mit einem verwalteten, Cluster mit einem einzelnen Knoten aus. Managed Service for Apache Spark erstellt den Cluster, führt den Workflow aus und löscht den Cluster, wenn der Workflow abgeschlossen ist.

   gcloud dataproc workflow-templates set-managed-cluster sparkpi \
       --cluster-name=sparkpi \
       --single-node \
       --region=us-central1


4. Bestätigen Sie das Erstellen der Workflow-Vorlage.

   Console

   Klicken Sie in der Google Cloud Console auf der Managed Service for Apache Spark Workflows Seite auf den Namen sparkpi, um die Seite Workflow-Vorlagendetails zu öffnen. Klicken Sie auf den Namen Ihrer Workflow-Vorlage, um die sparkpi Vorlagenattribute zu bestätigen.



   gcloud-Befehl

   Führen Sie dazu diesen Befehl aus:

   gcloud dataproc workflow-templates describe sparkpi --region=us-central1


DAG erstellen und in Cloud Storage hochladen

1. Eine Cloud Composer-Umgebung erstellen oder eine vorhandene verwenden.
2. Umgebungsvariablen festlegen

   Airflow-UI

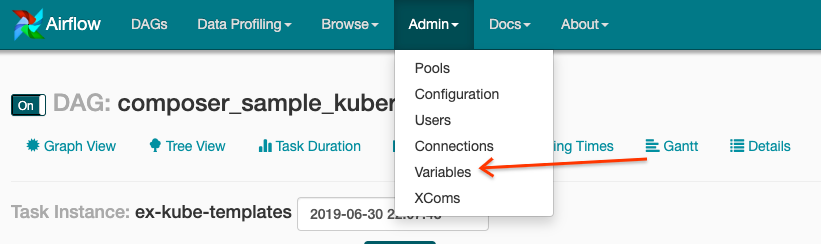

   1. Klicken Sie in der Symbolleiste auf Admin > Variables.

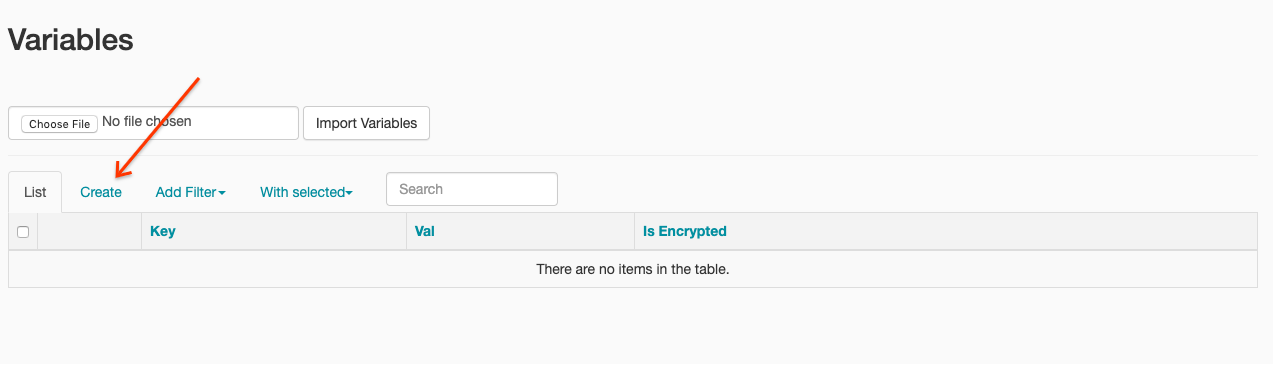

   2. Klicken Sie auf Erstellen.
   3. Geben Sie die folgenden Informationen ein:
      • Key:project_id
      • Val: PROJECT_ID – Ihre Google Cloud Projekt-ID
   4. Klicken Sie auf Speichern.

   gcloud-Befehl

   Geben Sie die folgenden Befehle ein:

   • ENVIRONMENT ist der Name der Cloud Composer-Umgebung.
   • LOCATION ist die Region, in der sich die Cloud Composer Umgebung befindet.
   • PROJECT_ID ist die Projekt-ID für das Projekt, das die Cloud Composer-Umgebung enthält.

       gcloud composer environments run ENVIRONMENT --location LOCATION variables set -- project_id PROJECT_ID


3. Kopieren Sie den folgenden DAG-Code lokal in eine Datei namens „composer-dataproc-dag.py“, die den DataprocInstantiateWorkflowTemplateOperatorverwendet.

   Airflow 2


   """Example Airflow DAG that kicks off a Cloud Dataproc Template that runs a
   Spark Pi Job.

   This DAG relies on an Airflow variable
   https://airflow.apache.org/docs/apache-airflow/stable/concepts/variables.html
   * project_id - Google Cloud Project ID to use for the Cloud Dataproc Template.
   """

   import datetime

   from airflow import models
   from airflow.providers.google.cloud.operators.dataproc import (
       DataprocInstantiateWorkflowTemplateOperator,
   )
   from airflow.utils.dates import days_ago

   project_id = "{{var.value.project_id}}"


   default_args = {
       # Tell airflow to start one day ago, so that it runs as soon as you upload it
       "start_date": days_ago(1),
       "project_id": project_id,
   }

   # Define a DAG (directed acyclic graph) of tasks.
   # Any task you create within the context manager is automatically added to the
   # DAG object.
   with models.DAG(
       # The id you will see in the DAG airflow page
       "dataproc_workflow_dag",
       default_args=default_args,
       # The interval with which to schedule the DAG
       schedule_interval=datetime.timedelta(days=1),  # Override to match your needs
   ) as dag:
       start_template_job = DataprocInstantiateWorkflowTemplateOperator(
           # The task id of your job
           task_id="dataproc_workflow_dag",
           # The template id of your workflow
           template_id="sparkpi",
           project_id=project_id,
           # The region for the template
           region="us-central1",
       )


   Airflow 1


   """Example Airflow DAG that kicks off a Cloud Dataproc Template that runs a
   Spark Pi Job.

   This DAG relies on an Airflow variable
   https://airflow.apache.org/docs/apache-airflow/stable/concepts/variables.html
   * project_id - Google Cloud Project ID to use for the Cloud Dataproc Template.
   """

   import datetime

   from airflow import models
   from airflow.contrib.operators import dataproc_operator
   from airflow.utils.dates import days_ago

   project_id = "{{var.value.project_id}}"


   default_args = {
       # Tell airflow to start one day ago, so that it runs as soon as you upload it
       "start_date": days_ago(1),
       "project_id": project_id,
   }

   # Define a DAG (directed acyclic graph) of tasks.
   # Any task you create within the context manager is automatically added to the
   # DAG object.
   with models.DAG(
       # The id you will see in the DAG airflow page
       "dataproc_workflow_dag",
       default_args=default_args,
       # The interval with which to schedule the DAG
       schedule_interval=datetime.timedelta(days=1),  # Override to match your needs
   ) as dag:
       start_template_job = dataproc_operator.DataprocWorkflowTemplateInstantiateOperator(
           # The task id of your job
           task_id="dataproc_workflow_dag",
           # The template id of your workflow
           template_id="sparkpi",
           project_id=project_id,
           # The region for the template
           # For more info on regions where Dataflow is available see:
           # https://cloud.google.com/dataflow/docs/resources/locations
           region="us-central1",
       )

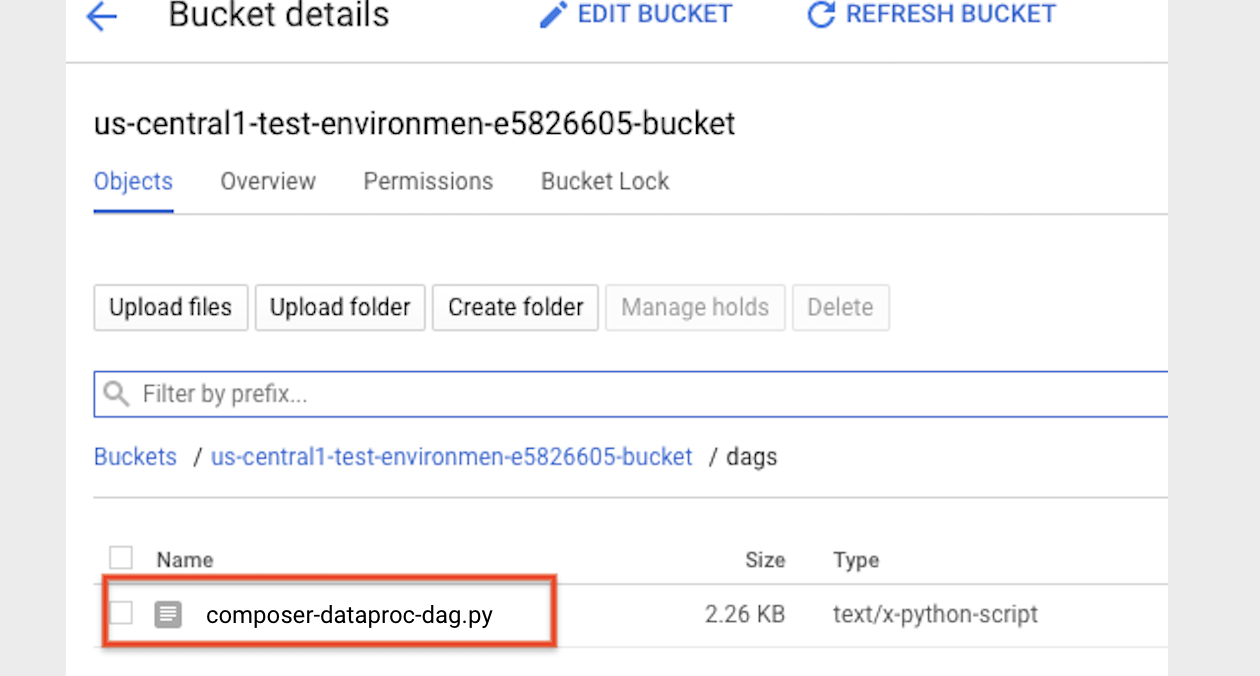

4. Führen Sie ein Upload des DAG in Ihren Umgebungsordner in Cloud Storage aus. Wenn der Upload erfolgreich abgeschlossen wurde, klicken Sie auf der Seite der Cloud Composer-Umgebung auf den Link DAGs-Ordner.


Status einer Aufgabe ansehen

Airflow-UI

1. Öffnen Sie die Airflow-Weboberfläche.
2. Klicken Sie auf der Seite "DAGs" auf den DAG-Namen, z. B. dataproc_workflow_dag.
3. Klicken Sie auf der DAGs-Detailseite auf Grafikansicht.
4. Status prüfen:

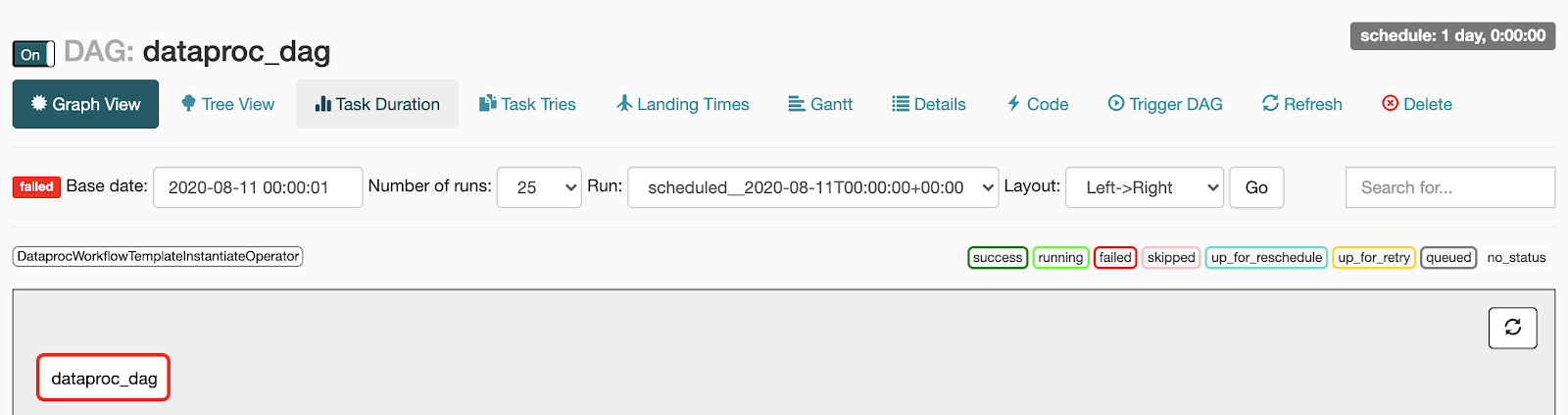

   • Fehlgeschlagen: Die Aufgabe ist rot umrandet. Sie können auch den Mauszeiger über die Aufgabe halten und nach State: Failed suchen.

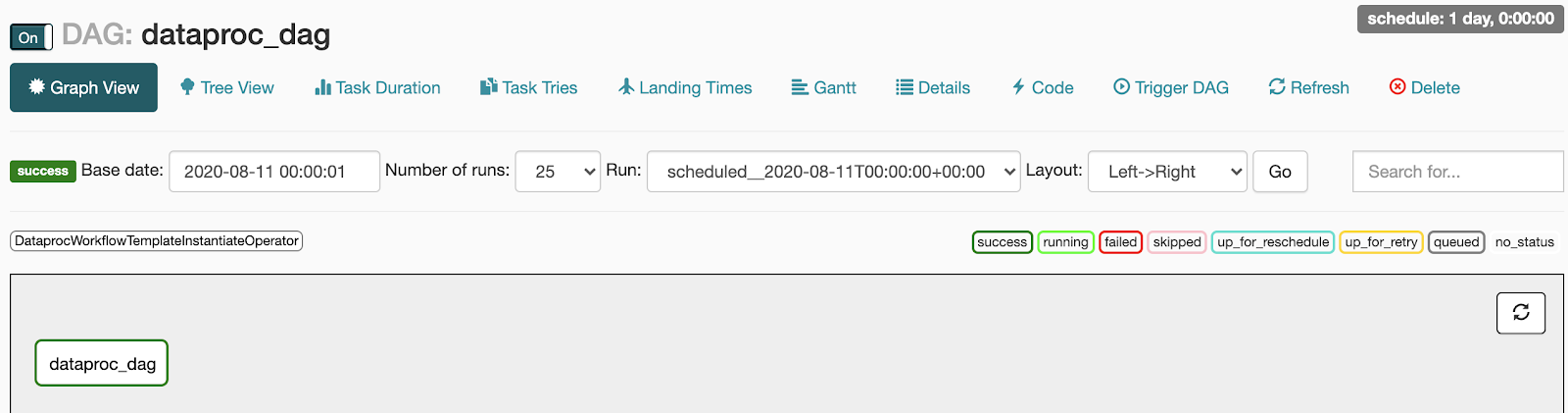

   • Erfolgreich: Die Aufgabe ist grün umrandet. Sie können auch den Mauszeiger über die Aufgabe halten und nach State: Success suchen.

Console

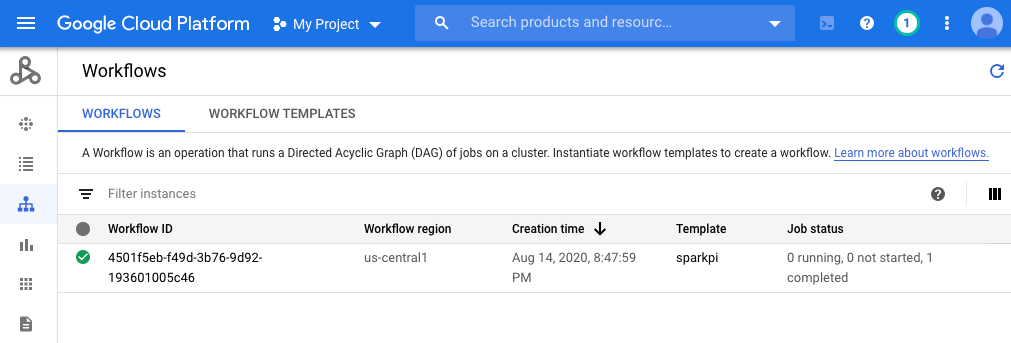

Klicken Sie auf den Tab „Workflows“, um den Workflow-Status anzusehen.

gcloud-Befehl

gcloud dataproc operations list \
    --region=us-central1 \
    --filter="labels.goog-dataproc-workflow-template-id=sparkpi"


Bereinigen

Um zu vermeiden, dass Ihrem Google Cloud Konto Gebühren in Rechnung gestellt werden, löschen Sie die in dieser Anleitung verwendeten Ressourcen:

1. Löschen Sie die Cloud Composer-Umgebung.

2. Löschen Sie die Workflow-Vorlage.

Nächste Schritte

• Siehe Übersicht über Managed Service for Apache Spark-Workflow-Vorlagen.
• Siehe Lösungen für die Workflow-Planung.
