Derivazione dei dati con Knowledge Catalog

Managed Airflow (Gen 3) | Managed Airflow (Gen 2) | Managed Airflow (Legacy Gen 1)

Questa pagina spiega come attivare l'integrazione della tracciabilità dei dati in Managed Airflow.

Informazioni sull'integrazione della tracciabilità dei dati

La derivazione dei dati è una funzionalità di Knowledge Catalog che monitora il modo in cui i dati vengono trasferiti nei sistemi: da dove provengono, dove vengono inviati e a quali trasformazioni sono sottoposti.

Managed Airflow utilizza il pacchetto apache-airflow-providers-openlineage per generare gli eventi di derivazione inviati all'API Data Lineage.

Questo pacchetto è già installato negli ambienti Managed Airflow. Se installi un'altra versione di questo pacchetto, l'elenco degli operatori supportati potrebbe cambiare. Ti consigliamo di farlo solo se necessario e di conservare la versione preinstallata del pacchetto in caso contrario.

  • La derivazione dei dati è disponibile per gli ambienti nelle stesse regioni delle regioni di Knowledge Catalog che supportano la derivazione dei dati.

  • Se la lineage dei dati è attivata nel tuo ambiente Managed Service for Apache Airflow, Managed Service for Apache Airflow segnala le informazioni sulla lineage all'API Data Lineage per i DAG che utilizzano uno qualsiasi degli operatori supportati. Puoi anche inviare eventi di tracciabilità personalizzati se vuoi segnalare la tracciabilità per un operatore non supportato.

  • Puoi accedere alle informazioni sulla tracciabilità con:

    • API Data Lineage
    • Grafici di derivazione per le voci supportate in Knowledge Catalog. Per saperne di più, consulta la sezione Grafici di derivazione nella documentazione di Knowledge Catalog.

Quando crei un ambiente, l'integrazione della tracciabilità dei dati viene attivata automaticamente se vengono soddisfatte le seguenti condizioni:

  • L'API Data Lineage è abilitata nel tuo progetto. Per saperne di più, consulta Attivazione dell'API Data Lineage nella documentazione di Knowledge Catalog.

  • Un backend Lineage personalizzato non è configurato in Airflow.

Puoi disattivare l'integrazione della tracciabilità dei dati quando crei un ambiente.

Per un ambiente esistente, puoi attivare o disattivare l'integrazione della tracciabilità dei dati in qualsiasi momento.

Considerazioni sulle funzionalità in Managed Service for Apache Airflow

Managed Airflow effettua una chiamata RPC per creare eventi di tracciabilità nei seguenti casi:

  • Quando un'attività Airflow inizia o termina
  • Quando un'esecuzione di DAG inizia o termina

Per informazioni dettagliate su queste entità, consulta Modello di informazioni sulla derivazione e Riferimento API Lineage nella documentazione di Knowledge Catalog.

Il traffico di derivazione emesso è soggetto alle quote nell'API Data Lineage. Managed Airflow utilizza la quota di scrittura.

I prezzi associati alla gestione dei dati di tracciabilità sono soggetti ai prezzi della tracciabilità. Consulta le considerazioni sulla derivazione dei dati.

Considerazioni sul rendimento in Managed Service for Apache Airflow

La tracciabilità dei dati viene segnalata al termine dell'esecuzione dell'attività Airflow. In media, la generazione di report sulla derivazione dei dati richiede circa 1-2 secondi.

Ciò non influisce sul rendimento dell'attività stessa: le attività Airflow non non riescono se la derivazione non viene segnalata correttamente all'API Lineage. Non ci sono conseguenze sulla logica principale dell'operatore, ma l'intera istanza dell'attività viene eseguita un po' più a lungo per tenere conto dei dati sulla tracciabilità.

Un ambiente che genera report sulla lineage dei dati avrà un leggero aumento dei costi associati, a causa del tempo aggiuntivo necessario per generare i report sulla lineage dei dati.

Conformità

La lineage dei dati offre diversi livelli di supporto per funzionalità come i Controlli di servizio VPC. Esamina le considerazioni sulla derivazione dei dati per assicurarti che i livelli di assistenza corrispondano ai requisiti del tuo ambiente.

Prima di iniziare

Controllare se un operatore è supportato

Il supporto della derivazione dei dati è fornito dal pacchetto del provider in cui si trova l'operatore:

  1. Controlla i log delle modifiche del pacchetto del fornitore in cui si trova l'operatore per le voci che aggiungono il supporto di OpenLineage.

    Ad esempio, BigQueryToBigQueryOperator supporta OpenLineage a partire dalla apache-airflow-providers-google versione 11.0.0.

  2. Controlla la versione del pacchetto del fornitore utilizzata dal tuo ambiente. Per farlo, consulta l'elenco dei pacchetti preinstallati per la versione di Managed Airflow utilizzata nel tuo ambiente. Puoi anche installare una versione diversa del pacchetto nel tuo ambiente.

Inoltre, la pagina Classi supportate nella documentazione di apache-airflow-providers-openlineage elenca gli operatori supportati più recenti.

Configura l'integrazione della tracciabilità dei dati

L'integrazione della derivazione dei dati per Managed Service for Apache Airflow viene gestita in base all'ambiente. Ciò significa che l'attivazione della funzionalità richiede due passaggi:

  1. Abilita l'API Data Lineage nel tuo progetto.
  2. Abilita l'integrazione della tracciabilità dei dati in un ambiente Managed Service for Apache Airflow specifico.

Abilitare la tracciabilità dei dati in Managed Service for Apache Airflow

Console

  1. Nella console Google Cloud , vai alla pagina Ambienti.

    Vai ad Ambienti

  2. Nell'elenco degli ambienti, fai clic sul nome del tuo ambiente. Viene visualizzata la pagina Dettagli ambiente.

  3. Seleziona la scheda Configurazione ambiente.

  4. Nella sezione Integrazione della tracciabilità di Knowledge Catalog, fai clic su Modifica.

  5. Nel riquadro Integrazione della tracciabilità di Knowledge Catalog, seleziona Abilita l'integrazione con la tracciabilità di Knowledge Catalog.

  6. Fai clic su Salva.

gcloud

Utilizza l'argomento --enable-cloud-data-lineage-integration.

gcloud composer environments update ENVIRONMENT_NAME \
    --location LOCATION \
    --enable-cloud-data-lineage-integration

Sostituisci quanto segue:

  • ENVIRONMENT_NAME: il nome del tuo ambiente.
  • LOCATION: la regione in cui si trova l'ambiente.

Esempio:

gcloud composer environments update example-environment \
    --location us-central1 \
    --enable-cloud-data-lineage-integration

Disattivare la derivazione dei dati in Managed Service for Apache Airflow

La disattivazione dell'integrazione della derivazione in un ambiente Managed Service for Apache Airflow non disattiva l'API Data Lineage. Se vuoi disattivare completamente la generazione di report sulla derivazione per il tuo progetto, disattiva anche l'API Data Lineage. Vedi Disabilitare i servizi.

Console

  1. Nella console Google Cloud , vai alla pagina Ambienti.

    Vai ad Ambienti

  2. Nell'elenco degli ambienti, fai clic sul nome del tuo ambiente. Viene visualizzata la pagina Dettagli ambiente.

  3. Seleziona la scheda Configurazione ambiente.

  4. Nella sezione Integrazione della tracciabilità di Knowledge Catalog, fai clic su Modifica.

  5. Nel riquadro Integrazione della tracciabilità di Knowledge Catalog, seleziona Disabilita l'integrazione con la tracciabilità di Knowledge Catalog.

  6. Fai clic su Salva.

gcloud

Utilizza l'argomento --disable-cloud-data-lineage-integration.

gcloud composer environments update ENVIRONMENT_NAME \
    --location LOCATION \
    --disable-cloud-data-lineage-integration

Sostituisci quanto segue:

  • ENVIRONMENT_NAME: il nome del tuo ambiente.
  • LOCATION: la regione in cui si trova l'ambiente.

Esempio:

gcloud composer environments update example-environment \
    --location us-central1 \
    --disable-cloud-data-lineage-integration

Inviare eventi di tracciabilità negli operatori supportati

Se la tracciabilità dei dati è attivata, gli operatori supportati inviano automaticamente gli eventi di tracciabilità. Non è necessario modificare il codice DAG.

Ad esempio, eseguendo la seguente attività:

task = BigQueryInsertJobOperator(
    task_id='snapshot_task',
    dag=dag,
    location='<dataset-location>',
    configuration={
        'query': {
            'query': 'SELECT * FROM dataset.tableA',
            'useLegacySql': False,
            'destinationTable': {
                'project_id': 'example-project',
                'dataset_id': 'dataset',
                'table_id': 'tableB',
            },
        }
    },
)

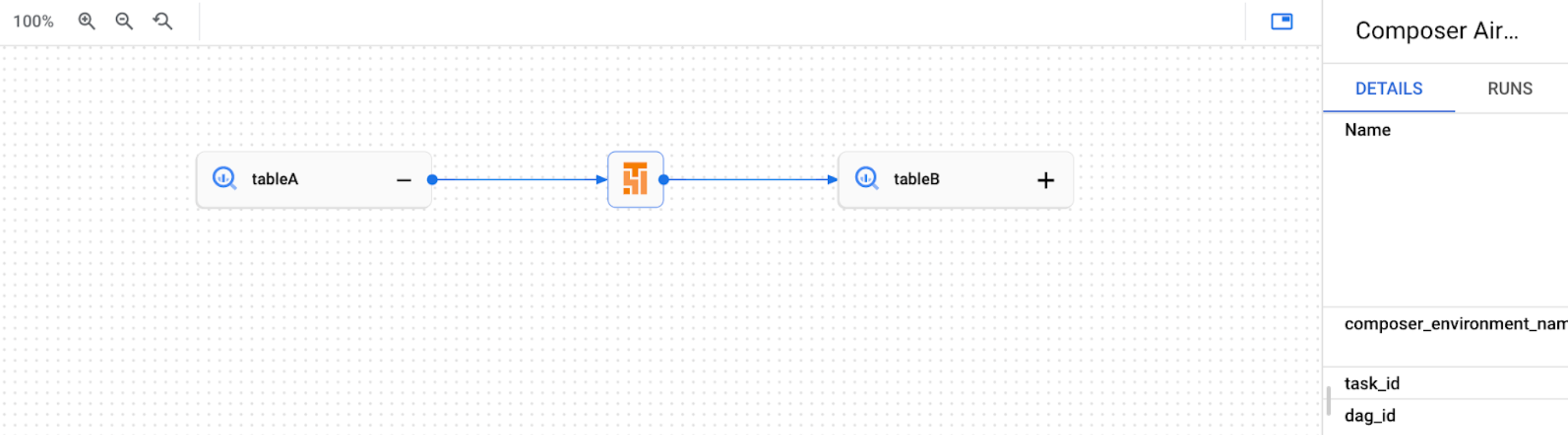

Il risultato è la creazione del seguente grafico di derivazione nell'interfaccia utente di Knowledge Catalog:

Esempio di grafico della derivazione nell&#39;interfaccia utente di Knowledge Catalog.
Figura 1. Esempio di grafico della derivazione per una tabella BigQuery nella UI di Knowledge Catalog.

Inviare eventi di tracciabilità personalizzati

Puoi inviare eventi di lineage personalizzati se vuoi generare report sulla lineage per un operatore che non è supportato per la generazione automatica di report sulla lineage.

Ad esempio, per inviare eventi personalizzati con:

  • BashOperator: modifica il parametro inlets o outlets nella definizione del task.
  • PythonOperator: modifica il parametro task.inlets o task.outlets nella definizione dell'attività.
  • Puoi utilizzare AUTO per il parametro inlets. In questo modo, il suo valore è uguale al outlets della sua attività precedente.

Il seguente esempio mostra l'utilizzo di ingressi e uscite:

from airflow.composer.data_lineage.entities import BigQueryTable
from airflow.lineage import AUTO

...

bash_task = BashOperator(
    task_id="bash_task",
    dag=dag,
    bash_command="sleep 0",
    inlets=[
        BigQueryTable(
            project_id="example-project",
            dataset_id="dataset",
            table_id="table1",
        )
    ],
    outlets=[
        BigQueryTable(
            project_id="example-project",
            dataset_id="dataset",
            table_id="table2",
        )
    ],
)


def _python_task(task):
    print("Python task")


python_task = PythonOperator(
    task_id="python_task",
    dag=dag,
    python_callable=_python_task,
    inlets=[
        AUTO,
        BigQueryTable(
            project_id="example-project",
            dataset_id="dataset",
            table_id="table3",
        ),
    ],
    outlets=[
        BigQueryTable(
            project_id="example-project",
            dataset_id="dataset",
            table_id="table4",
        )
    ],
)

bash_task >> python_task

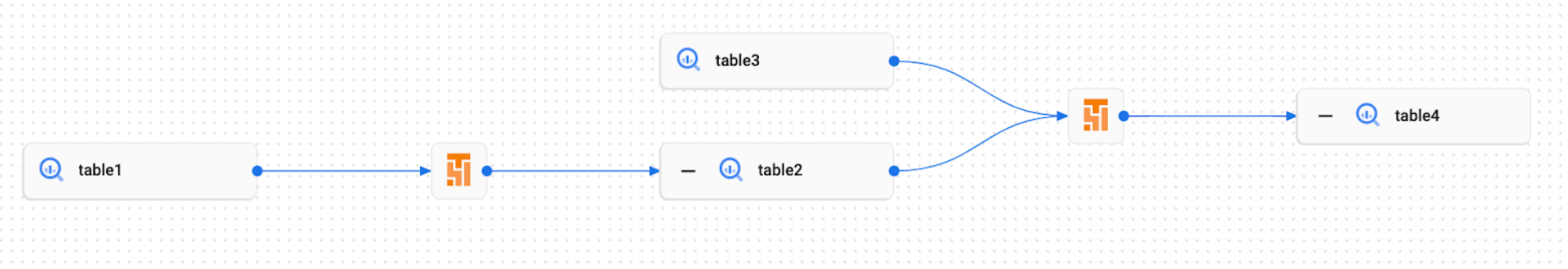

Di conseguenza, nella UI di Knowledge Catalog viene creato il seguente grafico di derivazione:

Esempio di grafico della derivazione per eventi personalizzati nell&#39;interfaccia utente di Knowledge Catalog.
Figura 2. Esempio di grafico della derivazione per più tabelle BigQuery nella UI di Knowledge Catalog.

Visualizza i log di tracciabilità in Managed Service for Apache Airflow

Puoi esaminare i log relativi alla tracciabilità dei dati utilizzando il link nella pagina Configurazione ambiente nella sezione Integrazione della tracciabilità di Knowledge Catalog.

Risoluzione dei problemi

Se i dati di derivazione non vengono segnalati all'API Lineage o non riesci a visualizzarli in Knowledge Catalog, prova i seguenti passaggi per la risoluzione dei problemi:

  • Assicurati che l'API Data Lineage sia abilitata nel progetto del tuo ambiente Managed Service for Apache Airflow.
  • Verifica se l'integrazione della lineage dei dati è abilitata nell'ambiente Managed Service for Apache Airflow.
  • Controlla se l'operatore che utilizzi è incluso nel supporto dei report sulla derivazione automatica. Per saperne di più, consulta Operatori Airflow supportati.
  • Controlla i log di tracciabilità in Managed Service for Apache Airflow per individuare eventuali problemi.
