Agrupar tarefas dentro de DAGs

Cloud Composer 3 | Cloud Composer 2 | Cloud Composer 1

Nesta página, descrevemos como agrupar tarefas em pipelines do Airflow usando os seguintes padrões de design:

• Agrupar tarefas no gráfico do DAG.
• Como acionar DAGs filhos de um DAG pai.
• Como agrupar tarefas com o operador TaskGroup.

Importante: o Airflow fornece SubDAGs para resolver tarefas repetidas. Apesar de ser um padrão de design comum para agrupar tarefas, os SubDAGs geralmente causam problemas funcionais e de desempenho e foram descontinuados no Airflow. Recomendamos que você evite usar subDAGs para agrupar tarefas no seu fluxo de trabalho e prefira uma das abordagens alternativas descritas nesta página.

Agrupar tarefas no gráfico do DAG

Para agrupar tarefas em determinadas fases do pipeline, use as relações entre as tarefas no arquivo DAG.

Veja o exemplo a seguir.

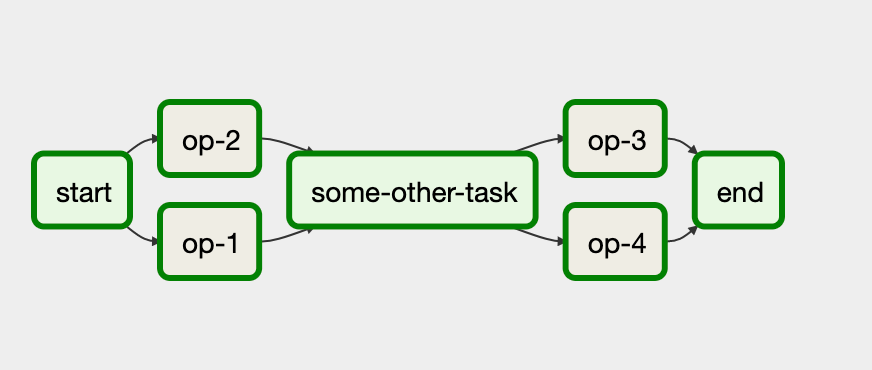

Figura 1. As tarefas podem ser agrupadas em um DAG do Airflow (clique para ampliar)

Neste fluxo de trabalho, as tarefas op-1 e op-2 são executadas juntas após a tarefa inicial start. Para isso, agrupe as tarefas com a instrução start >> [task_1, task_2].

O exemplo a seguir fornece uma implementação completa desse DAG:

from airflow import DAG
from airflow.operators.bash import BashOperator
from airflow.operators.dummy import DummyOperator
from airflow.utils.dates import days_ago

DAG_NAME = "all_tasks_in_one_dag"

args = {"owner": "airflow", "start_date": days_ago(1), "schedule_interval": "@once"}

with DAG(dag_id=DAG_NAME, default_args=args) as dag:
    start = DummyOperator(task_id="start")

    task_1 = BashOperator(task_id="op-1", bash_command=":", dag=dag)

    task_2 = BashOperator(task_id="op-2", bash_command=":", dag=dag)

    some_other_task = DummyOperator(task_id="some-other-task")

    task_3 = BashOperator(task_id="op-3", bash_command=":", dag=dag)

    task_4 = BashOperator(task_id="op-4", bash_command=":", dag=dag)

    end = DummyOperator(task_id="end")

    start >> [task_1, task_2] >> some_other_task >> [task_3, task_4] >> end

Acionar DAGs filhos de um DAG pai

É possível acionar um DAG de outro com o operador TriggerDagRunOperator.

Veja o exemplo a seguir.

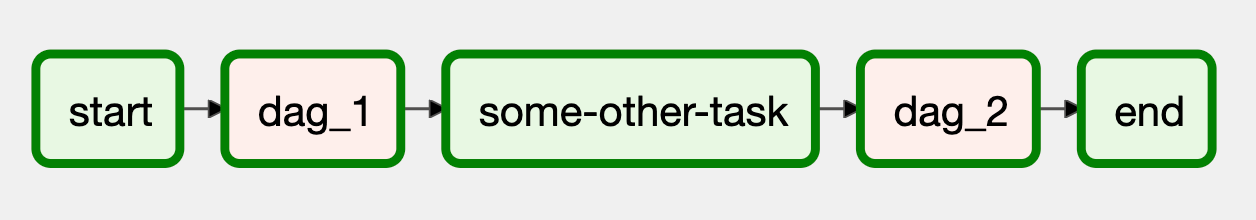

Figura 2. É possível acionar DAGs a partir de um DAG com o TriggerDagRunOperator (clique para ampliar)

Neste fluxo de trabalho, os blocos dag_1 e dag_2 representam uma série de tarefas agrupadas em um DAG separado no ambiente do Cloud Composer.

A implementação desse fluxo de trabalho requer dois arquivos DAG separados. O arquivo DAG de controle tem a seguinte aparência:

from airflow import DAG
from airflow.operators.dummy import DummyOperator
from airflow.operators.trigger_dagrun import TriggerDagRunOperator
from airflow.utils.dates import days_ago


with DAG(
    dag_id="controller_dag_to_trigger_other_dags",
    default_args={"owner": "airflow"},
    start_date=days_ago(1),
    schedule_interval="@once",
) as dag:
    start = DummyOperator(task_id="start")

    trigger_1 = TriggerDagRunOperator(
        task_id="dag_1",
        trigger_dag_id="dag-to-trigger",  # Ensure this equals the dag_id of the DAG to trigger
        conf={"message": "Hello World"},
    )
    trigger_2 = TriggerDagRunOperator(
        task_id="dag_2",
        trigger_dag_id="dag-to-trigger",  # Ensure this equals the dag_id of the DAG to trigger
        conf={"message": "Hello World"},
    )

    some_other_task = DummyOperator(task_id="some-other-task")

    end = DummyOperator(task_id="end")

    start >> trigger_1 >> some_other_task >> trigger_2 >> end

Observação: o valor de trigger_dag_id dentro de TriggerDagRunOperator precisa corresponder ao valor dag_id do DAG que você quer acionar.

A implementação do DAG filho, que é acionada pelo DAG de controle, tem a seguinte aparência:

from airflow import DAG
from airflow.operators.dummy import DummyOperator
from airflow.utils.dates import days_ago

DAG_NAME = "dag-to-trigger"

args = {"owner": "airflow", "start_date": days_ago(1), "schedule_interval": "None"}

with DAG(dag_id=DAG_NAME, default_args=args) as dag:
    dag_task = DummyOperator(task_id="dag-task")

É preciso fazer upload dos dois arquivos DAG no ambiente do Cloud Composer para que o DAG funcione.

Como agrupar tarefas com o operador TaskGroup

É possível usar o operador TaskGroup para agrupar tarefas no DAG. As tarefas definidas em um bloco TaskGroup ainda fazem parte do DAG principal.

Veja o exemplo a seguir.

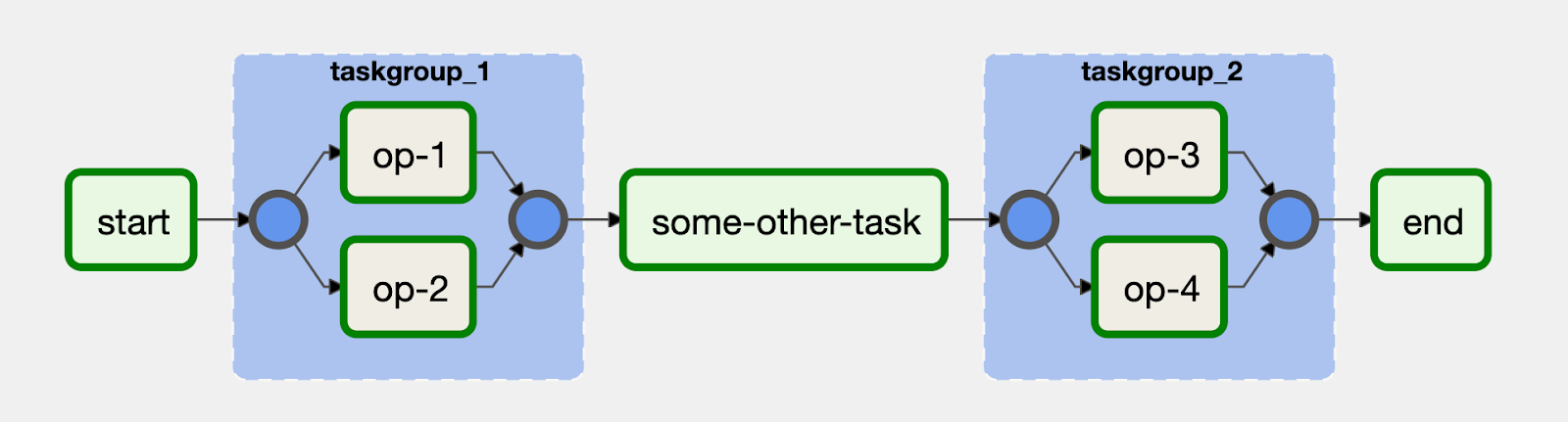

Figura 3. As tarefas podem ser agrupadas visualmente na UI com o operador TaskGroup (clique para ampliar)

As tarefas op-1 e op-2 são agrupadas em um bloco com o ID taskgroup_1. Uma implementação desse fluxo de trabalho se parece com o seguinte código:

from airflow.models.dag import DAG
from airflow.operators.bash import BashOperator
from airflow.operators.dummy import DummyOperator
from airflow.utils.dates import days_ago
from airflow.utils.task_group import TaskGroup

with DAG(dag_id="taskgroup_example", start_date=days_ago(1)) as dag:
    start = DummyOperator(task_id="start")

    with TaskGroup("taskgroup_1", tooltip="task group #1") as section_1:
        task_1 = BashOperator(task_id="op-1", bash_command=":")
        task_2 = BashOperator(task_id="op-2", bash_command=":")

    with TaskGroup("taskgroup_2", tooltip="task group #2") as section_2:
        task_3 = BashOperator(task_id="op-3", bash_command=":")
        task_4 = BashOperator(task_id="op-4", bash_command=":")

    some_other_task = DummyOperator(task_id="some-other-task")

    end = DummyOperator(task_id="end")

    start >> section_1 >> some_other_task >> section_2 >> end
