Caso de uso: Soluciona problemas de conectividad híbrida

En los siguientes casos de uso, eres un administrador de red que admite una red que incluye conexiones de interconexión, túneles VPN o instancias del Dispositivo del router a redes locales. Debes ver el ancho de banda de las redes locales y diagnosticar cuellos de botella y otros problemas de red. También debes obtener información sobre el uso de red de los túneles VPN, los adjuntos de VLAN y las conexiones de interconexión o las instancias de dispositivos del router.

En los siguientes casos de uso, se muestra cómo la Topología de red puede ayudarte a identificar y supervisar con rapidez cualquier problema en tu red.

Detalles de la topología de interconexión

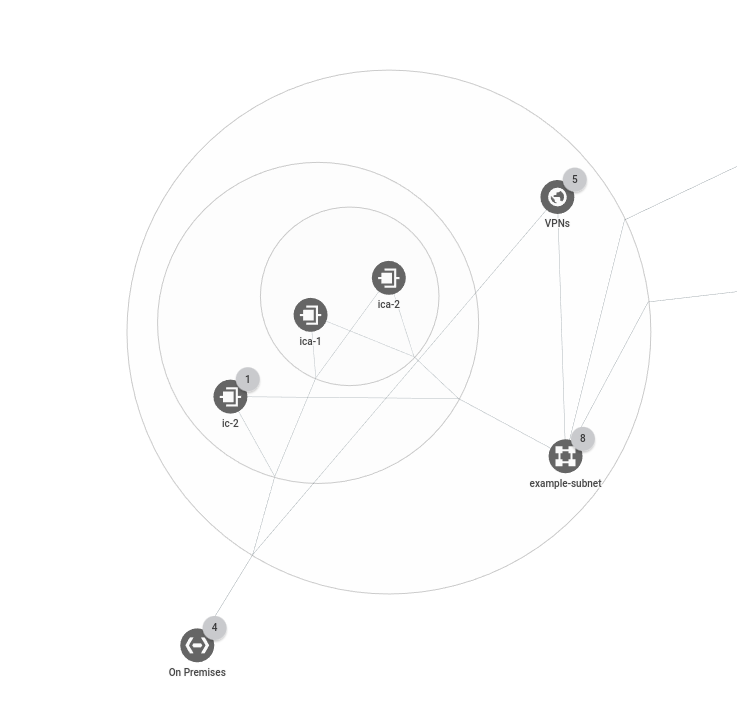

En esta topología, el nodo australia-southeast1 se expande. Puedes ver las conexiones de interconexión asociadas y el nodo (aún no expandido) que recopila túneles VPN. Además, una conexión de interconexión está expandida y puedes ver los adjuntos de VLAN asociados. La conexión de interconexión es la entidad contenedora y también incluye adjuntos de VLAN. Debido a que la conexión de interconexión y los adjuntos de VLAN son recursos regionales, aparecen dentro de la región en la que se encuentran. La conexión de interconexión tiene dos extremos, uno en la red de Google Cloud y el otro en la red local.

En el siguiente gráfico, se muestra la jerarquía de la Topología de red.

Capacidad de procesamiento del ancho de banda de interconexión

En esta situación, puedes realizar las siguientes acciones:

  1. Supervisa el uso de tus adjuntos de VLAN y de las conexiones de interconexión para que puedas tomar decisiones más fundamentadas cuando planifiques el crecimiento de la red.

  2. Selecciona un adjunto de VLAN. Haz clic en las métricas de tráfico, como el recuento de bytes de entrada, y observar el ancho de banda de tráfico que recorre el adjunto de VLAN hacia Google Cloud desde la red local.

  3. Mantén el puntero sobre una entidad, como un adjunto de VLAN. Haz clic en las métricas de tráfico, como el recuento de bytes de salida, para ver la capacidad de procesamiento del ancho de banda de las redes locales y diagnostica los cuellos de botella y cualquier otro problema de red.

  4. Para cualquier métrica de entidad, expande los gráficos de series temporales a la selección temporal requerida a fin de ver los cuellos de botella de ancho de banda.

Detalles de la topología de puerta de enlace de VPN

En esta topología, se expande un nodo que tiene una puerta de enlace de VPN y un túnel VPN. En la interfaz de la topología de Topología de red, dentro de cada puerta de enlace de Cloud VPN, puedes ver uno o más túneles VPN de forma jerárquica. La puerta de enlace de Cloud VPN tiene dos extremos, uno en la red de Google Cloud y el otro en la red local.

En el siguiente gráfico, se muestra la jerarquía de la Topología de red con los túneles VPN:

Capacidad de procesamiento del ancho de banda de VPN

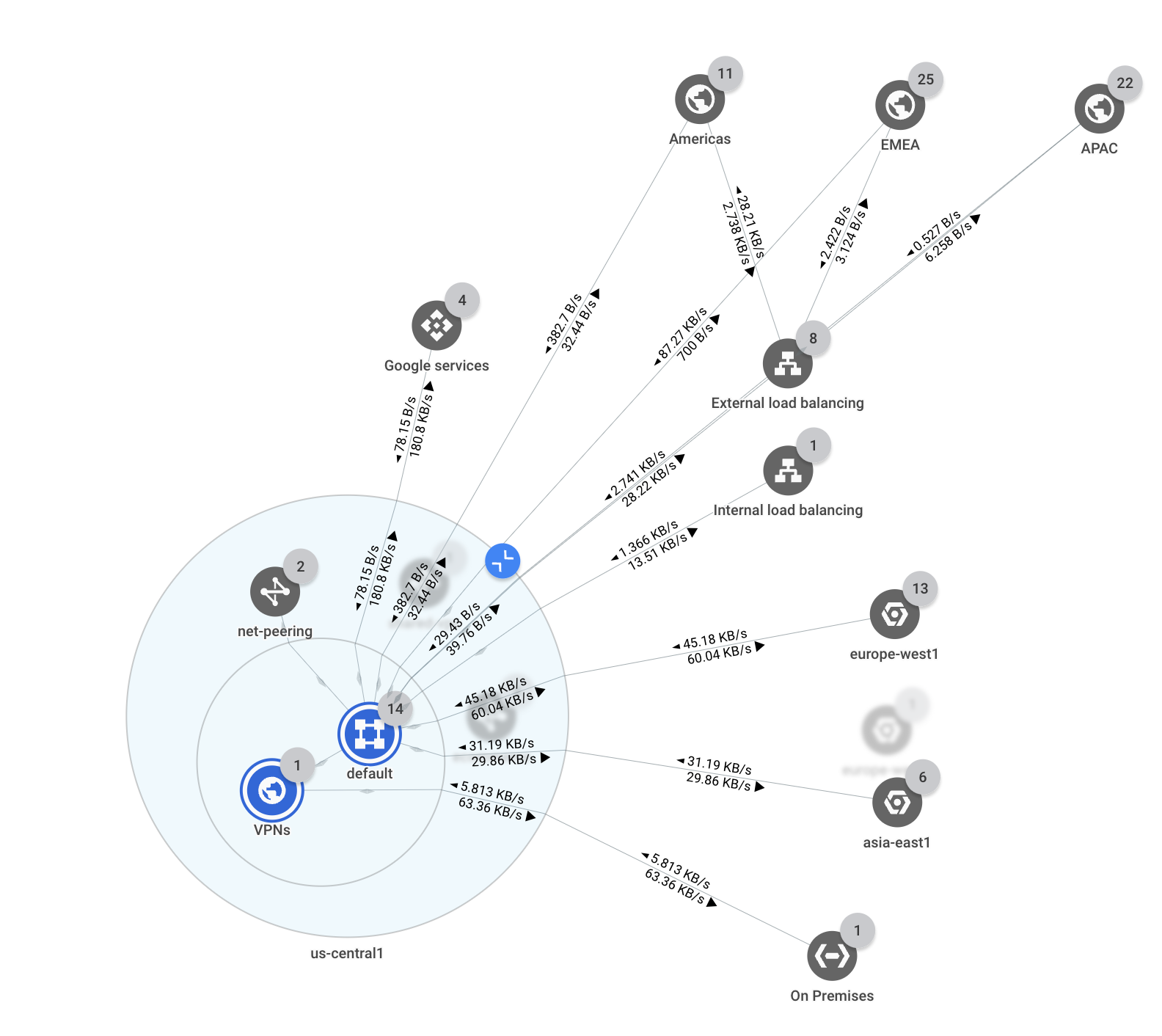

En esta topología, el nodo us-central1 está expandido y puedes ver las conexiones de intercambio de tráfico asociadas, las puertas de enlace y los túneles VPN conectados a redes locales. Una red local puede hacer referencia a cualquier red remota que esté fuera del dominio de Google Cloud .

En esta situación, puedes realizar las siguientes acciones:

  1. Supervisa el uso de red del túnel VPN para tomar decisiones fundamentadas a fin de planificar el crecimiento de la red.

  2. Selecciona el túnel VPN. Haz clic en las métricas de tráfico, como el recuento de bytes de entrada, y observa el ancho de banda de tráfico que recorre el túnel VPN haciaGoogle Cloud desde la red local.

  3. Mantén el puntero sobre el túnel VPN. Haz clic en las métricas de tráfico, como el recuento de bytes de salida, para ver la capacidad de procesamiento del ancho de banda de las redes locales y diagnostica los cuellos de botella y cualquier otro problema de red.

  4. Para cualquier métrica de entidad, expande los gráficos de series temporales a la selección temporal requerida a fin de ver los cuellos de botella de ancho de banda.

Detalles del Dispositivo de router

En una topología típica que incluye una instancia del Dispositivo de router conectada a una red local, puedes ver la instancia del Dispositivo de router. Debido a que las instancias del Dispositivo de router son recursos regionales, aparecen dentro de la región en la que se encuentran. La instancia del Dispositivo de router tiene dos extremos, uno en la red de Google Cloud y el otro en la red local.

Capacidad de procesamiento del ancho de banda del Dispositivo de router

En esta situación, puedes realizar las siguientes acciones:

  1. Supervisa el uso de la instancia del Dispositivo de router para poder tomar decisiones más fundamentadas cuando planifiques el crecimiento de la red.

  2. Selecciona una instancia del Dispositivo de router. Haz clic en las métricas de tráfico, como el recuento de bytes de entrada o el recuento de bytes de salida, y observa el ancho de banda de tráfico que recorre la instancia del Dispositivo de router entre Google Cloud y la red local. Diagnostica cuellos de botella y cualquier otro problema de red.

  3. Para cualquier métrica de entidad, expande los gráficos de series temporales a la selección temporal requerida a fin de ver los cuellos de botella de ancho de banda.
