Caso de uso: solucionar problemas de conectividade híbrida

Nos casos de uso a seguir, você é um administrador da rede e oferece suporte a uma rede que inclui conexões de interconexão, túneis da VPN ou instâncias de dispositivo roteador para redes no local. Você quer visualizar a largura de banda para redes no local e diagnosticar gargalos e outros problemas de rede. Você quer saber mais sobre a utilização de rede dos túneis da VPN, anexos da VLAN e conexões do Interconnect ou instâncias do dispositivo roteador.

Os casos de uso a seguir demonstram como a Topologia de rede pode ajudar você a monitorar e identificar rapidamente problemas na sua rede.

Detalhes da topologia de interconexão

Nessa topologia, o nó australia-southeast1 é expandido. Você pode ver as conexões associadas do Interconnect e os nós (ainda não expandidos) na coleta de túneis da VPN. Além disso, uma conexão do Interconnect é expandida, e você pode ver os anexos da VLAN associados. A conexão do Interconnect é a entidade de inclusão e inclui anexos da VLAN. Como a conexão do Interconnect e os anexos da VLAN são recursos regionais, eles aparecem na região em que estão localizados. A conexão do Interconnect tem dois endpoints, um na rede do Google Cloud e outro na rede no local.

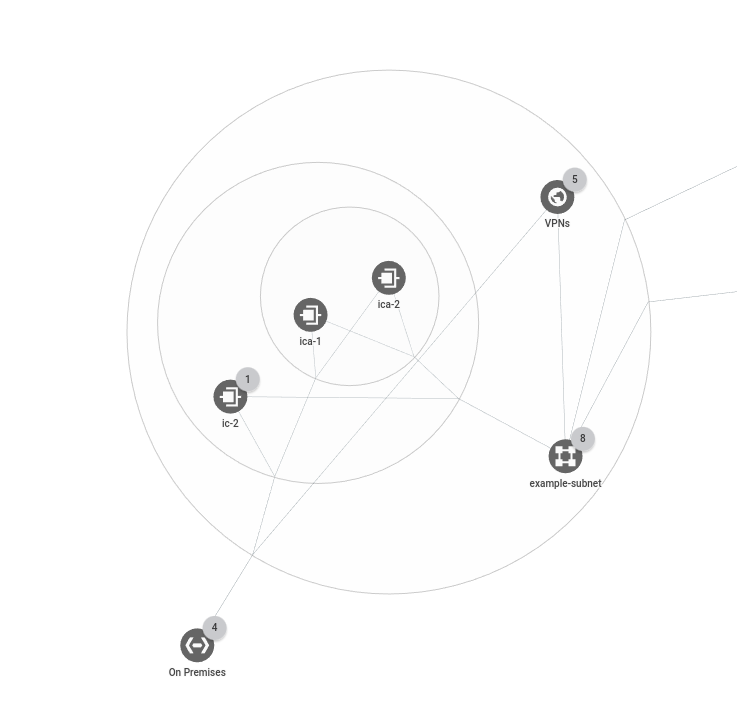

A topologia a seguir mostra a hierarquia da Topologia de rede.

Capacidade de processamento de largura de banda do Interconnect

Nesse cenário, você pode fazer o seguinte:

  1. Monitorar a utilização dos anexos da VLAN e das conexões do Interconnect para que você possa tomar decisões mais bem informadas ao planejar o crescimento da rede.

  2. Selecionar um anexo da VLAN. Clique nas métricas de tráfego, como contagem de bytes de entrada, e veja a largura de banda de tráfego atravessando o anexo da VLAN para o Google Cloud na rede no local.

  3. Posicionar o ponteiro sobre uma entidade, como um anexo da VLAN. Clique nas métricas de tráfego, como contagem de bytes de saída, para visualizar a capacidade de processamento de largura de banda para redes no local e diagnosticar gargalos e outros problemas de rede.

  4. Para qualquer métrica de entidade, expanda os gráficos de série temporal para a seleção de tempo necessária para visualizar os gargalos de largura de banda.

Detalhes da topologia do gateway da VPN

Nessa topologia, um nó que tem um gateway da VPN e um túnel da VPN será expandido. De modo hierárquico, na interface de topologia da Topologia de rede, em cada gateway do Cloud VPN, é possível ver um ou mais túneis da VPN. O gateway do Cloud VPN tem dois endpoints, um na rede do Google Cloud e outro na rede no local.

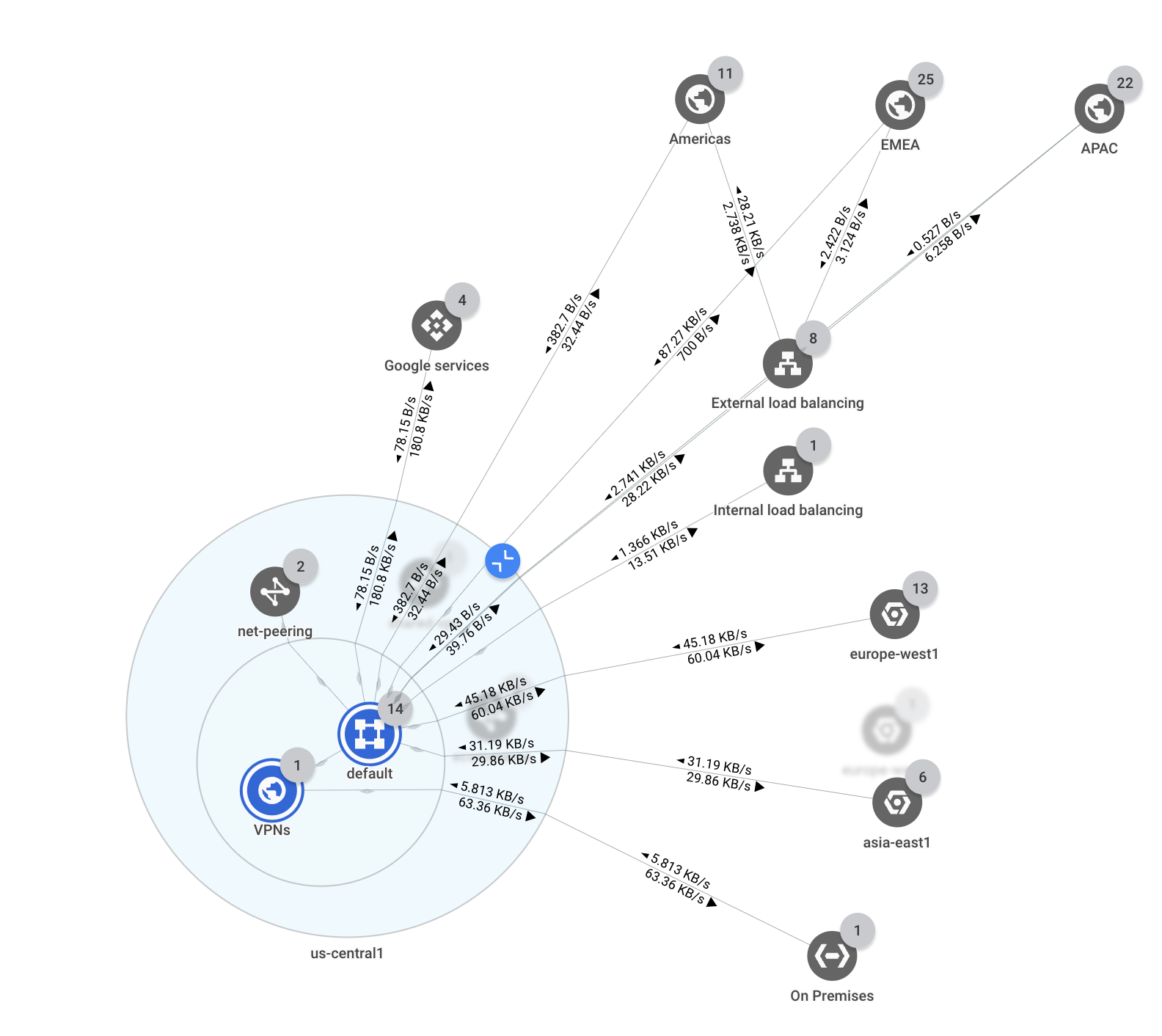

A topologia a seguir mostra a hierarquia da Topologia de rede com túneis da VPN:

Capacidade de processamento da largura de banda da VPN

Nessa topologia, o nó us-central1 é expandido e é possível ver as conexões de peering associadas, gateways e túneis da VPN conectados a redes no local. Uma rede no local pode se referir a qualquer rede remota fora do domínio Google Cloud .

Nesse cenário, você pode fazer o seguinte:

  1. Monitorar a utilização da rede do túnel da VPN para tomar decisões capacitadas para planejar o crescimento da rede.

  2. Selecionar o túnel da VPN. Clique nas métricas de tráfego, como contagem de bytes de entrada, e veja a largura de banda de tráfego atravessando o túnel da VPN para o Google Cloud na rede no local.

  3. Manter o ponteiro do mouse sobre o túnel da VPN. Clique nas métricas de tráfego, como contagem de bytes de saída, para visualizar a capacidade de processamento de largura de banda para redes no local e diagnosticar gargalos e outros problemas de rede.

  4. Para qualquer métrica de entidade, expanda os gráficos de série temporal para a seleção de tempo necessária para visualizar os gargalos de largura de banda.

Detalhes do dispositivo roteador

Em uma topologia típica que inclui uma instância de dispositivo roteador conectada a uma rede no local, é possível ver a instância de dispositivo roteador. Como as instâncias do dispositivo roteador são recursos regionais, elas aparecem na região em que estão localizadas. A instância do dispositivo roteador tem dois endpoints, um na rede do Google Cloud e outro na rede no local.

Capacidade de processamento da largura de banda do dispositivo roteador

Nesse cenário, você pode fazer o seguinte:

  1. Monitorar o uso da instância do dispositivo roteador para tomar decisões mais fundamentadas ao planejar o crescimento da rede.

  2. Selecionar uma instância do dispositivo roteador. Clique nas métricas de tráfego, como a contagem de bytes de entrada ou de bytes de saída, e veja a largura de banda do tráfego atravessando a instância do dispositivo roteador entre o Google Cloud e a rede no local. Faça o diagnóstico de gargalos e de outros problemas de rede.

  3. Para qualquer métrica de entidade, expanda os gráficos de série temporal para a seleção de tempo necessária para visualizar os gargalos de largura de banda.
