Menguji antara instance VM melalui hub NCC

Halaman ini menjelaskan skenario untuk menguji konektivitas dari VM sumber ke VM tujuan yang terhubung melalui hub Network Connectivity Center.

Jika dua jaringan VPC terhubung melalui hub NCC, ada dua skenario untuk menguji konektivitas:

  • Uji dari VM ke VM melalui hub NCC.
  • Uji dari VM ke VM melalui hub NCC ke project lain.
Diagram rekaman aktivitas di halaman ini menggunakan simbol yang dijelaskan dalam legenda berikut.
Simbol Nama Arti
Diamond abu-abu
Legenda untuk diagram rekaman aktivitas paket: berlian abu-abu.
Checkpoint Titik keputusan tempat Pengujian Konektivitas memeriksa konfigurasi dan memutuskan apakah paket rekaman aktivitas akan diteruskan, dikirim, atau dihapus.
Petak biru
Legenda untuk diagram pelacakan paket: persegi panjang biru.
Hop Langkah dalam jalur penerusan untuk paket rekaman aktivitas, yang mewakili resource Google Cloud yang meneruskan paket ke next hop di jaringan VPC—misalnya, ke proxy Cloud Load Balancing atau ke tunnel Cloud VPN.
Heksagon oranye
Legenda untuk diagram pelacakan paket: segi enam oranye.
Endpoint Sumber atau tujuan paket rekaman aktivitas.

Menguji dari VM ke VM melalui hub NCC

Dalam skenario ini, Uji Konektivitas melacak paket simulasi dari satu VM ke VM lain melalui hub NCC. Anda memiliki akses ke konfigurasi project tempat jaringan sumber, jaringan tujuan, dan hub NCC berada. Anda menentukan alamat IP sumber dalam jaringan sumber. Jika ditetapkan ke instance VM, rekaman aktivitas dimulai dari instance. Jika tidak, konfigurasi akan dimulai dari jaringan dan memeriksa konfigurasi tingkat jaringan. Atau, Anda dapat memberikan alamat IP instance VM tujuan alih-alih URI.

Diagram berikut menunjukkan jalur rekaman aktivitas umum antara dua instance VM melalui hub NCC.

Penelusuran VM ke VM melalui hub NCC.
Penelusuran VM ke VM melalui hub NCC (klik untuk memperbesar).

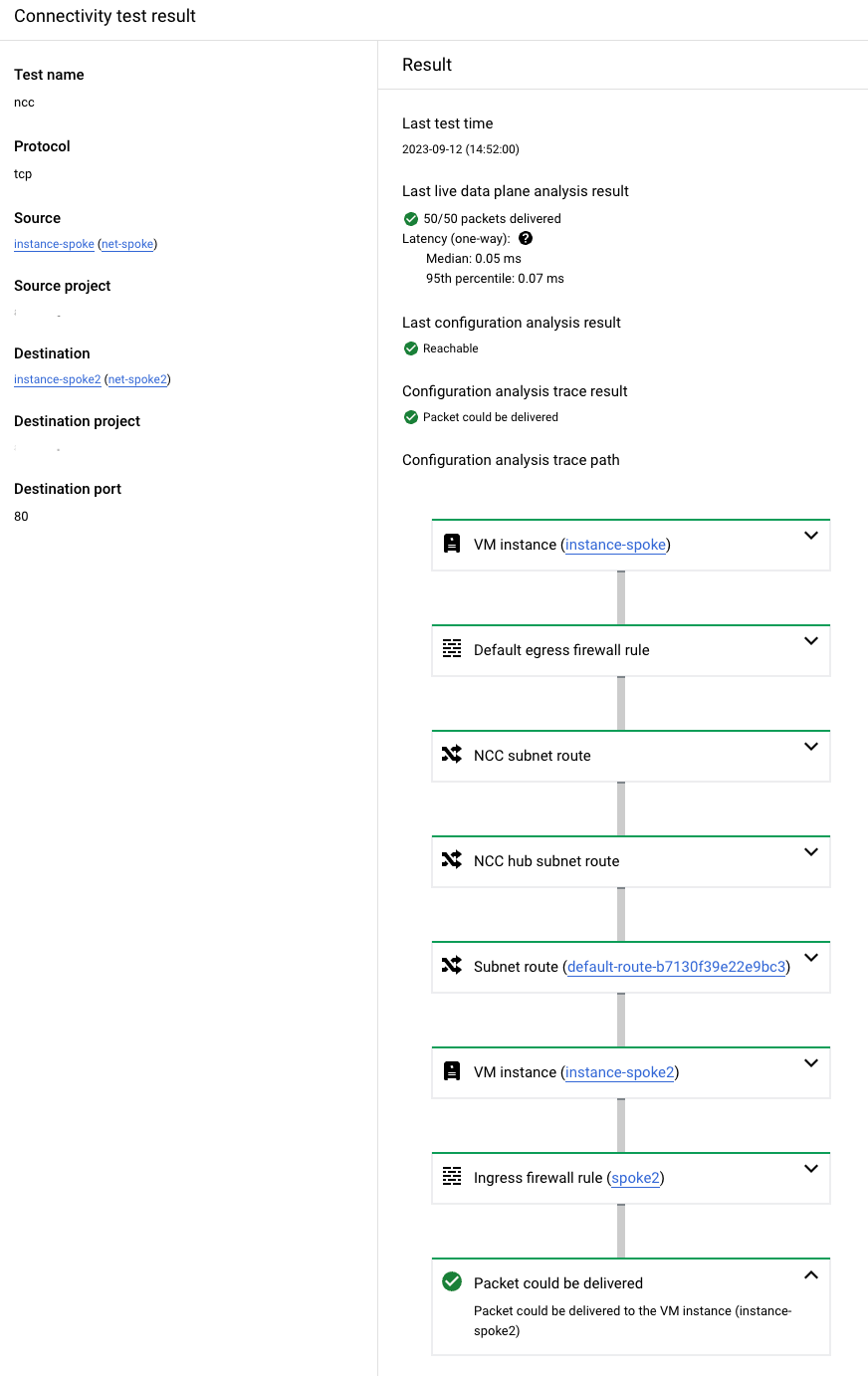

Hasil pengujian yang berhasil berikut menunjukkan hasil keseluruhan Reachable. Output ini juga menampilkan rute peering yang ditemukan dalam rekaman aktivitas peering VPC.

Contoh output untuk pengujian yang berhasil dari VM ke VM melalui hub NCC.
Contoh output untuk pengujian yang berhasil dari VM ke VM melalui hub NCC (klik untuk memperbesar).

Menguji dari VM ke VM melalui hub NCC ke project lain

Dalam skenario ini, Uji Konektivitas melacak paket simulasi dari VM sumber ke VM tujuan melalui hub NCC, tetapi Anda tidak memiliki akses ke jaringan tujuan atau hub NCC. Tidak memiliki izin ke jaringan tujuan atau hub NCC dapat menyebabkan hasil pengujian yang tercantum dalam tabel berikut.

Izin Perilaku Hasil rekaman aktivitas
Anda tidak memiliki izin untuk konfigurasi project tempat jaringan tujuan atau hub NCC berada. Uji Konektivitas hanya dapat melacak konfigurasi di project jaringan yang diketahui. Analisis konfigurasi menunjukkan hasil Paket dapat diteruskan. Hasil ini menunjukkan bahwa paket akan keluar dari jaringan dan dikirim ke jaringan yang tidak dapat Anda akses, yang berarti status pengiriman paket tidak ditentukan. Skenario ini membantu Anda memahami bahwa tidak ada konfigurasi pemblokiran dari jaringan yang dikenal. Dalam respons API, status ini sesuai dengan status akhir Forward.

Diagram berikut menunjukkan jalur rekaman aktivitas umum dari VM ke VM melalui hub NCC ke jaringan yang tidak dapat diakses dalam project yang berbeda. Objek Match routes dapat merepresentasikan rute yang mengarahkan traffic antara dua jaringan yang terhubung melalui hub NCC.

Penelusuran VM ke VM melalui hub NCC ke jaringan yang tidak dapat diakses dalam project yang berbeda.
VM ke VM melalui hub NCC ke jaringan yang tidak dapat diakses dalam project yang berbeda (klik untuk memperbesar).
