Eseguire test tra istanze VM tramite un hub Network Connectivity Center

Questa pagina descrive gli scenari per testare la connettività da una VM di origine a una VM di destinazione connessa tramite un hub Network Connectivity Center.

Se due reti VPC sono connesse tramite un hub Network Connectivity Center, esistono due scenari per testare la connettività:

• Esegui il test da una VM all'altra tramite un hub Network Connectivity Center.
• Esegui il test da una VM all'altra tramite un hub di Network Connectivity Center a un altro progetto.

Trace diagrams on this page use the symbols described in the following legend.

Symbol	Name	Meaning
Gray diamond	Checkpoint	A decision point where Connectivity Tests checks a configuration and decides whether a trace packet is to be forwarded, delivered, or dropped.
Blue rectangle	Hop	A step in the forwarding path for a trace packet, representing a Google Cloud resource that forwards a packet to the next hop in a VPC network—for example, to a Cloud Load Balancing proxy or to a Cloud VPN tunnel.
Orange hexagon	Endpoint	The source or destination of a trace packet.

Esegui il test da VM a VM tramite un hub di Network Connectivity Center

In questo scenario, Connectivity Tests tracciano un pacchetto simulato da una VM a un'altra tramite un hub di Network Connectivity Center. Hai accesso alle configurazioni del progetto in cui si trovano la rete di origine, la rete di destinazione e l'hub Network Connectivity Center. Specifica un indirizzo IP di origine all'interno della rete di origine. Se è assegnata a un'istanza VM, la traccia inizia dall'istanza. In caso contrario, inizia dalla rete e controlla le configurazioni a livello di rete. In alternativa, puoi fornire l'indirizzo IP dell'istanza VM di destinazione instead of the URI.

Nota: la rete di destinazione è facoltativa perché viene dedotta dal routing.

Il seguente diagramma mostra il percorso di traccia tipico tra due istanze VM tramite un hub Network Connectivity Center.

Traccia da VM a VM tramite un hub di Network Connectivity Center (fai clic per ingrandire).

Il seguente risultato del test positivo indica un risultato complessivo di Reachable. Mostra anche la route di peering scoperta nel trace del peering VPC.

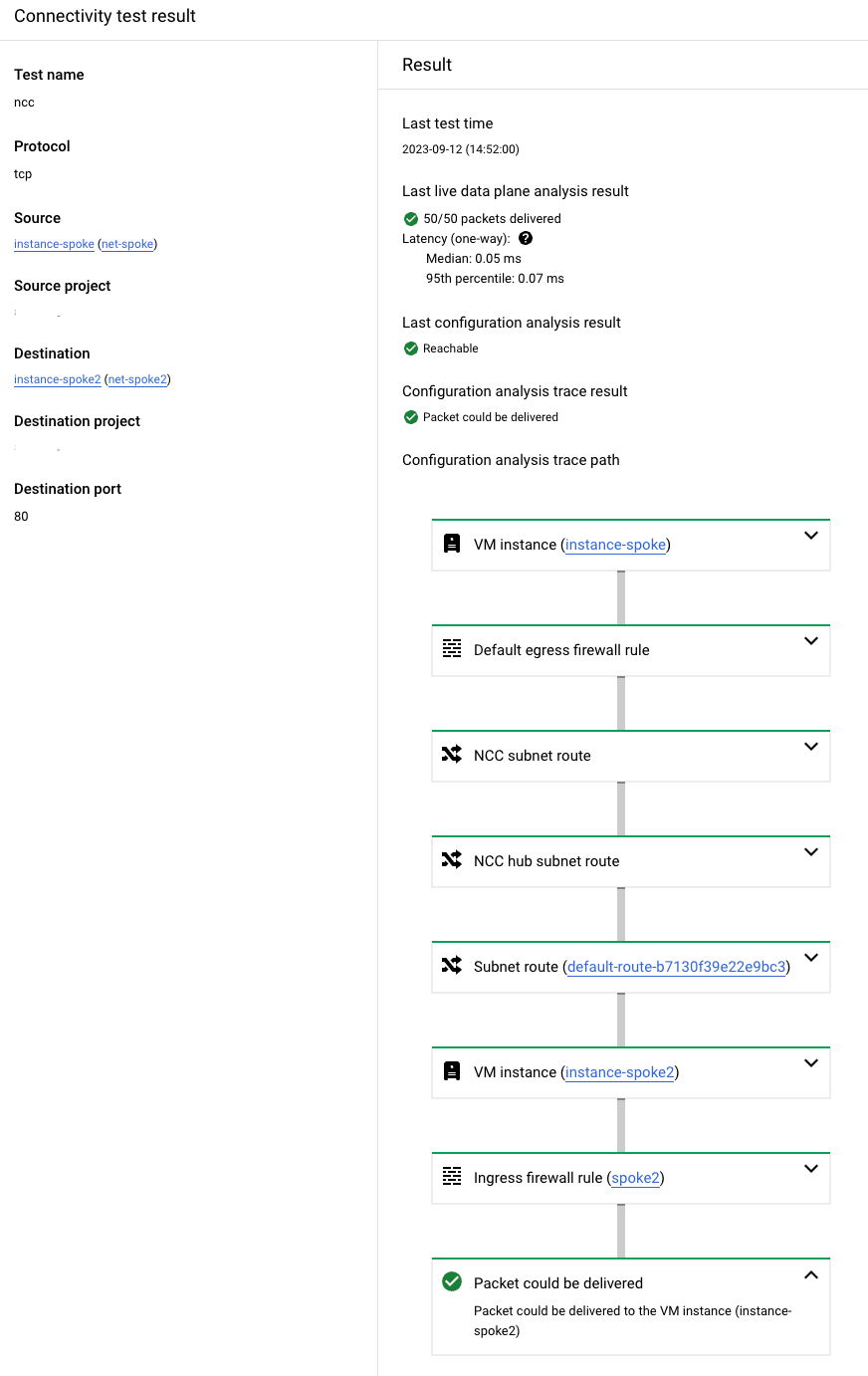

Esempio di output per un test riuscito da VM a VM tramite un hub di Network Connectivity Center (fai clic per ingrandire).

Esegui il test da VM a VM tramite un hub di Network Connectivity Center a un altro progetto

In questo scenario, Connectivity Tests tracciano un pacchetto simulato da una VM di origine a una VM di destinazione tramite un hub Network Connectivity Center, ma non hai accesso alla rete di destinazione o all'hub Network Connectivity Center. La mancata autorizzazione alla rete di destinazione o all'hub di Network Connectivity Center può causare il risultato del test elencato nella tabella seguente.

Autorizzazioni	Comportamento	Risultati della traccia
Non disponi delle autorizzazioni per la configurazione del progetto in cui si trovano la rete di destinazione o l'hub di Network Connectivity Center.	Connectivity Tests possono tracciare solo le configurazioni nel progetto della rete nota.	L'analisi della configurazione mostra un risultato di Il pacchetto potrebbe essere inoltrato. Questo risultato indica che un pacchetto lascerà la rete e verrà inviato a una rete a cui non hai accesso, il che significa che lo stato di invio del pacchetto è indeterminato. Questo scenario ti aiuta a capire che non ci sono configurazioni di blocco dalle reti note. Nella risposta dell'API, questo stato corrisponde a uno stato finale di Forward.

Il seguente diagramma mostra il percorso di traccia tipico da VM a VM tramite un hub di Network Connectivity Center a una rete inaccessibile in un altro progetto. L'oggetto Match routes può rappresentare percorsi che indirizzano il traffico tra due reti connesse tramite un hub di Network Connectivity Center.

Traccia da VM a VM tramite un hub di Network Connectivity Center a una rete inaccessibile in un progetto diverso (fai clic per ingrandire).
