Realiza pruebas entre instancias de VM a través de un concentrador de Network Connectivity Center

En esta página, se describen las situaciones para probar la conectividad de una VM de origen a una VM de destino conectada a través de un concentrador de Network Connectivity Center.

Si dos redes de VPC están conectadas a través de un concentrador de Network Connectivity Center, existen dos situaciones para probar la conectividad:

  • Prueba de VM a VM a través de un concentrador de Network Connectivity Center.
  • Prueba de VM a VM a través de un concentrador de Network Connectivity Center a un proyecto diferente.
En los diagramas de seguimiento de esta página, se usan los símbolos que se describen en la siguiente leyenda.
Símbolo Nombre Significado
Diamante gris
Leyenda para el diagrama de seguimiento de paquetes: diamante gris.
Punto de control Es un punto de decisión en el que las pruebas de conectividad verifican un parámetro de configuración y deciden si un paquete de seguimiento se debe reenviar, entregar o descartar.
Rectángulo azul
Leyenda para el diagrama de seguimiento de paquetes: rectángulo azul.
Salto Es un paso en la ruta de reenvío de un paquete de seguimiento, que representa un recurso de Google Cloud que reenvía un paquete al próximo salto en una red de VPC (por ejemplo, a un proxy de Cloud Load Balancing o un túnel de Cloud VPN).
Hexágono naranja
Leyenda para el diagrama de seguimiento de paquetes: hexágono naranja.
Extremo Es el origen o el destino de un paquete de seguimiento.

Prueba de VM a VM a través de un concentrador de Network Connectivity Center

En esta situación, las pruebas de conectividad realizan un seguimiento de un paquete simulado de una VM a otra a través de un concentrador de Network Connectivity Center. Tienes acceso a los parámetros de configuración del proyecto en el que se encuentran la red de origen, la red de destino y el concentrador de Network Connectivity Center. Especificas una dirección IP de origen dentro de la red de origen. Si se asigna a una instancia de VM, el seguimiento comienza desde la instancia. De lo contrario, comienza desde la red y verifica la configuración a nivel de la red. Como alternativa, puedes proporcionar la dirección IP de la instancia de VM de destino en lugar del URI.

En el siguiente diagrama, se muestra la ruta de seguimiento típica entre dos instancias de VM a través de un concentrador de Network Connectivity Center.

Seguimiento de VM a VM a través de un concentrador de Network Connectivity Center.
Seguimiento de VM a VM a través de un concentrador de Network Connectivity Center (haz clic para ampliar).

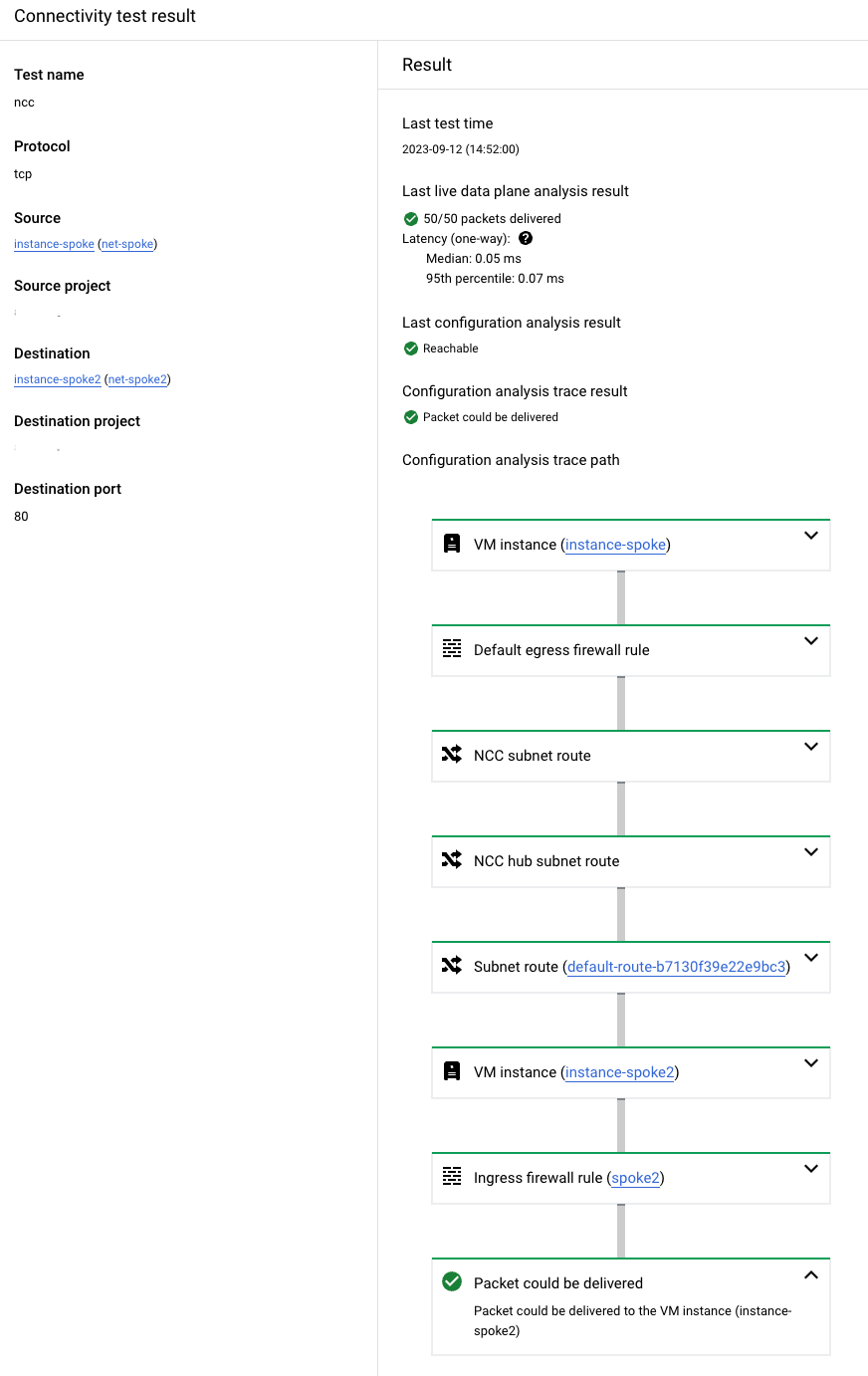

El siguiente resultado de prueba exitoso indica un resultado general de Reachable. También muestra la ruta de intercambio de tráfico descubierta en el seguimiento de intercambio de tráfico entre VPCs.

Resultado de ejemplo para una prueba exitosa de VM a VM a través de un concentrador de Network Connectivity Center.
Resultado de ejemplo para una prueba exitosa de VM a VM a través de un concentrador de Network Connectivity Center (haz clic para ampliar).

Prueba de VM a VM a través de un concentrador de Network Connectivity Center a un proyecto diferente

En esta situación, las pruebas de conectividad realizan un seguimiento de un paquete simulado desde una VM de origen a una VM de destino a través de un concentrador de Network Connectivity Center, pero no tienes acceso a la red de destino ni al concentrador de Network Connectivity Center. No tener permiso para la red de destino o el concentrador de Network Connectivity Center puede generar el resultado de la prueba que se indica en la siguiente tabla.

Permisos Comportamiento Resultados del seguimiento
No tienes permisos para la configuración del proyecto en el que se encuentran la red de destino o el concentrador de Network Connectivity Center. Las pruebas de conectividad solo pueden realizar un seguimiento de la configuración en el proyecto de la red principal. El análisis de configuración muestra el resultado Es posible que se haya reenviado el paquete. Este resultado indica que un paquete dejará la red y se enviará a una red a la que no tienes acceso, lo que significa que el estado de entrega del paquete es indeterminado. Esta situación te ayuda a comprender que no hay parámetros de configuración de bloqueo de las redes conocidas. En la respuesta de la API, este estado corresponde a un estado final de Forward.

En el siguiente diagrama, se muestra la ruta de seguimiento típica de VM a VM a través de un concentrador de Network Connectivity Center a una red inaccesible en un proyecto diferente. El objeto Match routes puede representar rutas que dirigen el tráfico entre dos redes conectadas a través de un concentrador de Network Connectivity Center.

Seguimiento de VM a VM a través de un concentrador de Network Connectivity Center a una red inaccesible en un proyecto diferente.
Seguimiento de VM a VM a través de un concentrador de Network Connectivity Center a una red inaccesible en un proyecto diferente (haz clic para ampliar).
