Teste entre instâncias de VM através de um hub do Network Connectivity Center

Esta página descreve os cenários para testar a conetividade de uma VM de origem para uma VM de destino ligada através de um hub do Network Connectivity Center.

Se duas redes VPC estiverem ligadas através de um hub do Network Connectivity Center, existem dois cenários para testar a conetividade:

  • Teste de VM para VM através de um hub do Network Connectivity Center.
  • Teste da VM para a VM através de um hub do Network Connectivity Center para um projeto diferente.
Os diagramas de traces nesta página usam os símbolos descritos na legenda a seguir.
Símbolo Nome Significado
Diamante cinza
Legenda para o diagrama de traces de pacotes: diamante cinza.
Checkpoint Um ponto de decisão em que o recurso Testes de Conectividade verifica uma configuração e decide se um pacote de traces precisa ser encaminhado, entregue ou descartado.
Retângulo azul
Legenda para o diagrama de traces de pacotes: retângulo azul.
Salto Uma etapa no caminho de encaminhamento para um pacote de traces, representando um recurso do Google Cloud que encaminha um pacote para o próximo salto em uma rede VPC. Por exemplo, para um proxy do Cloud Load Balancing ou para um túnel do Cloud VPN.
Hexágono laranja
Legenda para o diagrama de trace de pacotes: hexágono laranja.
Endpoint A origem ou destino de um pacote de traces.

Teste de VM para VM através de um hub do Network Connectivity Center

Neste cenário, os testes de conetividade rastreiam um pacote simulado de uma VM para outra através de um hub do Network Connectivity Center. Tem acesso às configurações do projeto onde se encontram a rede de origem, a rede de destino e o hub do Network Connectivity Center. Especifica um endereço IP de origem na rede de origem. Se estiver atribuído a uma instância de VM, o rastreio começa a partir da instância. Caso contrário, começa pela rede e verifica as configurações ao nível da rede. Em alternativa, pode fornecer o endereço IP da instância de VM de destino em vez do URI.

O diagrama seguinte mostra o caminho de rastreio típico entre duas instâncias de VM através de um hub do Network Connectivity Center.

Rastreio de VM para VM através de um hub do Centro de conetividade de rede.
Rastreio de VM para VM através de um hub do Network Connectivity Center (clique para aumentar).

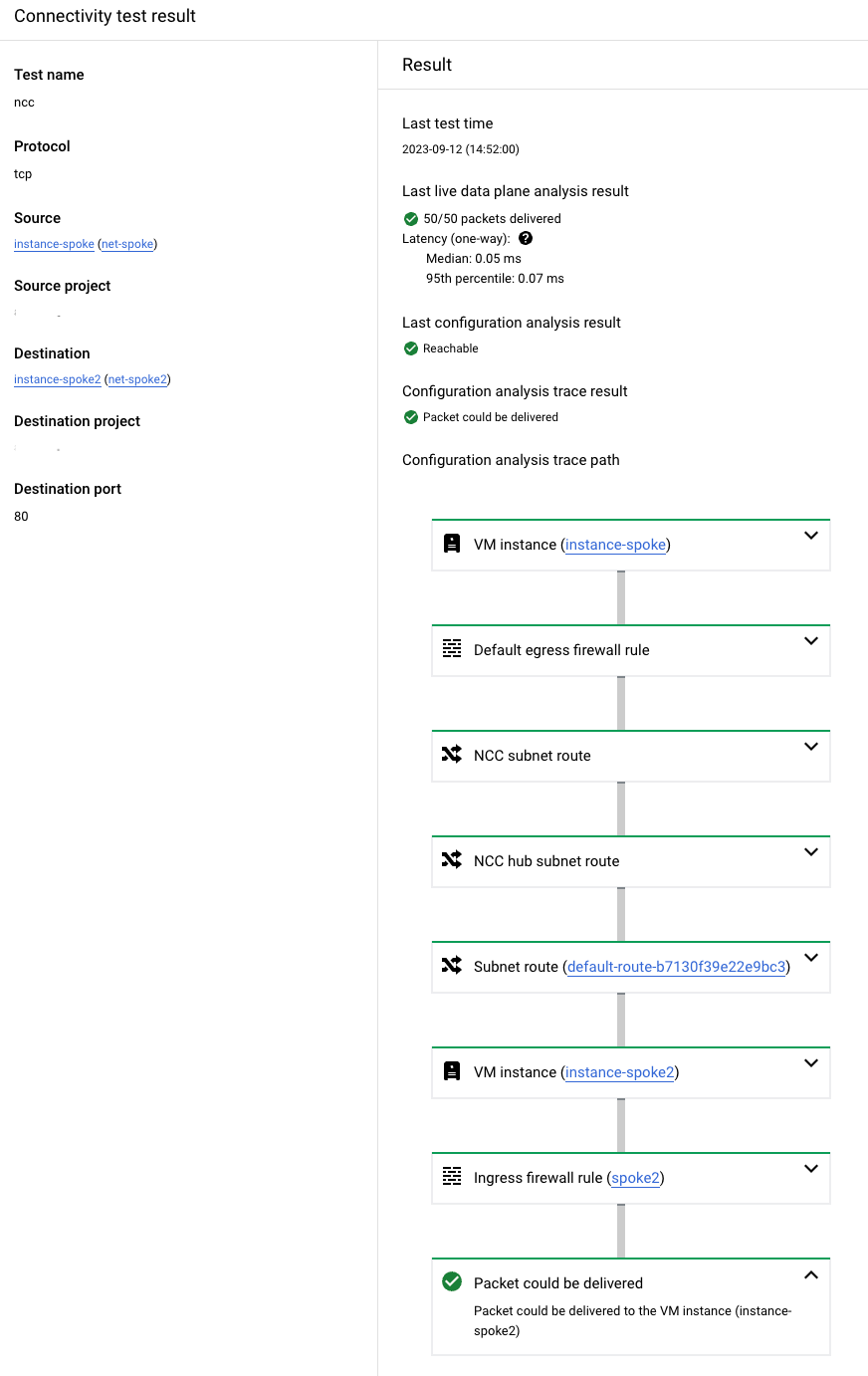

O seguinte resultado do teste bem-sucedido indica um resultado geral de Reachable. Também mostra a rota de peering detetada no rastreio do peering de VPC.

Exemplo de resultado de um teste bem-sucedido de VM para VM através de um hub do Network Connectivity Center.
Exemplo de resultado de um teste bem-sucedido de VM para VM através de um hub do Network Connectivity Center (clique para aumentar).

Teste da VM para a VM através de um hub do Centro de conetividade de rede para um projeto diferente

Neste cenário, os testes de conetividade rastreiam um pacote simulado de uma VM de origem para uma VM de destino através de um hub do Network Connectivity Center, mas não tem acesso à rede de destino nem ao hub do Network Connectivity Center. Não ter autorização para a rede de destino ou o hub do Network Connectivity Center pode causar o resultado do teste apresentado na tabela seguinte.

Autorizações Comportamento Resultados do rastreio
Não tem autorizações para a configuração do projeto onde se encontra a rede de destino ou o hub do Network Connectivity Center. Os testes de conetividade só podem rastrear as configurações no projeto da rede conhecida. A análise da configuração mostra um resultado de O pacote pode ser encaminhado. Este resultado indica que um pacote sairia da rede e seria enviado para uma rede à qual não tem acesso, o que significa que o estado de entrega do pacote é indeterminado. Este cenário ajuda a compreender que não existem configurações de bloqueio das redes conhecidas. Na resposta da API, este estado corresponde a um estado final de Forward.

O diagrama seguinte mostra o caminho de rastreio típico de VM para VM através de um hub do Network Connectivity Center para uma rede inacessível num projeto diferente. O objeto Match routes pode representar rotas que direcionam o tráfego entre duas redes ligadas através de um hub do Network Connectivity Center.

Rastreio de VM para VM através de um hub do Network Connectivity Center para uma rede inacessível num projeto diferente.
Rastreio de VM para VM através de um hub do Network Connectivity Center para uma rede inacessível num projeto diferente (clique para aumentar).
