이 페이지에서는 Network Connectivity Center 허브를 통해 소스 VM에서 대상 VM으로의 연결을 테스트하는 시나리오를 설명합니다.
두 개의 VPC 네트워크가 Network Connectivity Center 허브를 통해 연결된 경우 두 가지 시나리오로 연결을 테스트합니다.
- Network Connectivity Center 허브를 통해 VM에서 VM으로 테스트
- Network Connectivity Center 허브를 통해 VM에서 VM으로 다른 프로젝트로 테스트
Network Connectivity Center 허브를 통해 VM에서 VM으로 테스트
이 시나리오에서 연결 테스트는 Network Connectivity Center 허브를 통해 한 VM에서 다른 VM으로 시뮬레이션된 패킷을 추적합니다. 소스 네트워크, 대상 네트워크, Network Connectivity Center 허브가 있는 프로젝트 구성에 액세스할 수 있습니다. 소스 네트워크 내에서 소스 IP 주소를 지정합니다. VM 인스턴스에 할당되면 trace가 인스턴스에서 시작됩니다. 그렇지 않으면 네트워크에서 시작하여 네트워크 수준 구성을 확인합니다. 또는 URI 대신 대상 VM 인스턴스 IP 주소를 제공할 수 있습니다.
다음 다이어그램은 Network Connectivity Center 허브를 통한 두 VM 인스턴스 간의 일반적인 trace 경로를 보여줍니다.

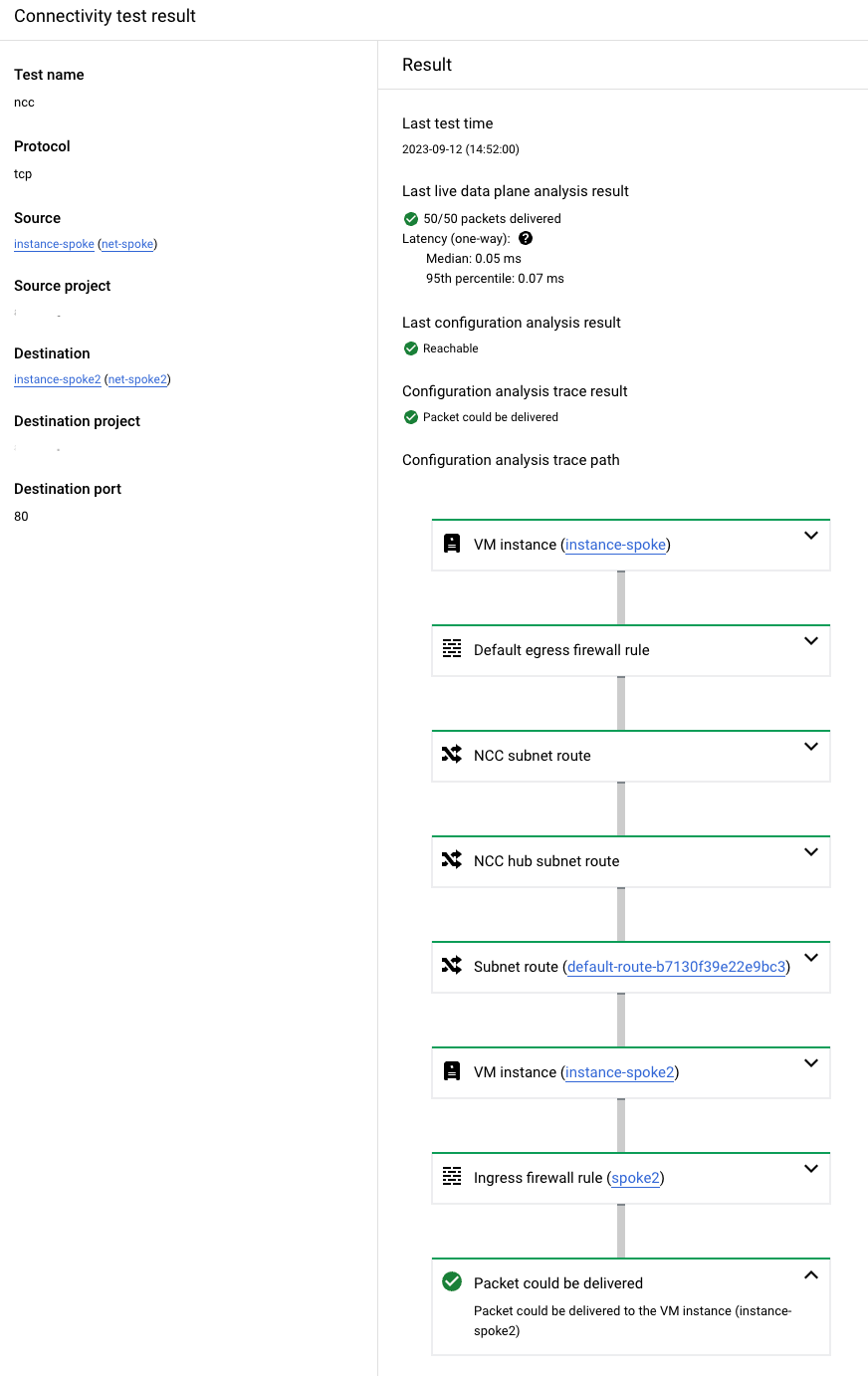

다음과 같은 성공적인 테스트 결과는 전체 결과가 Reachable임을 나타냅니다.
VPC 피어링 trace에서 발견된 피어링 경로도 표시됩니다.
Network Connectivity Center 허브를 통해 VM에서 VM으로 다른 프로젝트로 테스트
이 시나리오에서 연결 테스트는 Network Connectivity Center 허브를 통해 소스 VM에서 대상 VM으로 시뮬레이션된 패킷을 추적하지만 대상 네트워크 또는 Network Connectivity Center 허브에 액세스할 수 없습니다. 대상 네트워크 또는 Network Connectivity Center 허브에 대한 권한이 없으면 다음 표에 나열된 테스트 결과가 발생할 수 있습니다.
| 권한 | 동작 | trace 결과 |
|---|---|---|
| 대상 네트워크 또는 Network Connectivity Center 허브가 있는 프로젝트의 구성에 대한 권한이 없습니다. | 연결 테스트는 알려진 네트워크 프로젝트의 구성만 추적할 수 있습니다. | 구성 분석 결과는 패킷을 전송할 수 있음입니다.
이 결과는 패킷이 네트워크를 벗어나 사용자가 액세스할 수 없는 네트워크로 전송될 수 있음을 나타내며, 이는 패킷의 전송 상태가 결정되지 않았음을 의미합니다. 이 시나리오는 알려진 네트워크에 차단 구성이 없다는 것을 이해하는 데 도움이 됩니다.
API 응답에서 이 상태는 Forward 최종 상태에 해당합니다. |
다음 다이어그램은 Network Connectivity Center 허브를 통해 다른 프로젝트의 액세스할 수 없는 네트워크로 VM에서 VM으로의 일반적인 trace 경로를 보여줍니다. Match routes 객체는 Network Connectivity Center 허브를 통해 연결된 두 네트워크 간의 트래픽을 전달하는 경로를 나타낼 수 있습니다.
