Network Connectivity Center スポークの Private NAT
Private NAT では、Network Connectivity Center スポークと連携して次のネットワーク間でネットワーク アドレス変換（NAT）を実行する Private NAT ゲートウェイを作成できます。
- Virtual Private Cloud（VPC）ネットワーク間: このシナリオでは、接続するそれぞれの VPC ネットワークが、VPC スポークとして Network Connectivity Center ハブに接続されています。
- VPC ネットワークと Google Cloud外のネットワーク間: このシナリオでは、1 つ以上の VPC ネットワークが VPC スポークとして Network Connectivity Center ハブに接続されており、ハイブリッド スポークを介してオンプレミスまたは他のクラウド プロバイダ ネットワークに接続されています。
仕様
Private NAT の一般的な仕様に加えて、Network Connectivity Center スポークの Private NAT には以下の仕様があります。
- Private NAT は、
type=PRIVATEの NAT 構成を使用して、重複したサブネット IP アドレス範囲を持つネットワーク同士が通信できるようにします。ただし、互いに接続できるのは重複していないサブネットのみです。 - Network Connectivity Center ハブを参照して、カスタム NAT ルールを作成する必要があります。この NAT ルールでは、接続されたネットワーク間のトラフィックに対して Private NAT が NAT を実行するために使用する、目的が
PRIVATE_NATのサブネット内の NAT IP アドレス範囲を指定します。 - Private NAT が適用されるサブネット範囲で VM インスタンスを作成すると、宛先スポークがゲートウェイと同じ Network Connectivity Center ハブにある場合、この VM インスタンスからのすべての下り（外向き）トラフィックはゲートウェイによって変換されます。Private NAT は、Private NAT ゲートウェイと同じリージョン内の宛先スポークへのトラフィックと、リージョン間のトラフィックを変換します。
- Private NAT ゲートウェイは、単一の VPC ネットワーク内の単一のリージョンにあるサブネット IP アドレス範囲に関連付けられています。つまり、1 つの VPC ネットワーク内に作成された Private NAT ゲートウェイは、Network Connectivity Center ハブの他のスポークにある VM には（たとえその VM がゲートウェイと同じリージョンにある場合でも）NAT サービスを提供しません。
VPC ネットワーク間のトラフィック
VPC ネットワーク間のトラフィック（Inter-VPC NAT）には、以下の仕様が追加で適用されます。
- 2 つの VPC ネットワーク間の Inter-VPC NAT を有効にするには、各 VPC ネットワークを Network Connectivity Center ハブの VPC スポークとして構成する必要があります。VPC スポーク間で IP アドレス範囲が重複しないようにする必要があります。詳細については、VPC スポークを作成するをご覧ください。
- Private NAT ゲートウェイに関連付けられた Network Connectivity Center ハブには、少なくとも 2 つの VPC スポークが必要であり、そのうちの 1 つは Private NAT ゲートウェイの VPC ネットワークです。
- Inter-VPC NAT は、Network Connectivity Center の VPC スポーク間の NAT のみをサポートします。VPC ネットワーク ピアリングを使用して接続された VPC ネットワーク間の NAT はサポートしません。
VPC ネットワークと他のネットワークの間のトラフィック
VPC ネットワークと Google Cloud外のネットワークの間のトラフィックには、以下の仕様が追加で適用されます。
- 送信元 VPC ネットワークは、Network Connectivity Center ハブの VPC スポークとして構成されている必要があります。
- VPC スポークと Google Cloudの外部にある宛先ネットワークの間の接続を確立するには、ハイブリッド スポークを同じ Network Connectivity Center ハブに接続する必要があります。詳細については、ハイブリッド スポークと VPC スポーク間の接続の確立をご覧ください。
同じ Network Connectivity Center ハブで VPC スポークとハイブリッド スポークを使用するための要件については、VPC スポークでのルート交換をご覧ください。
基本的な構成とワークフロー

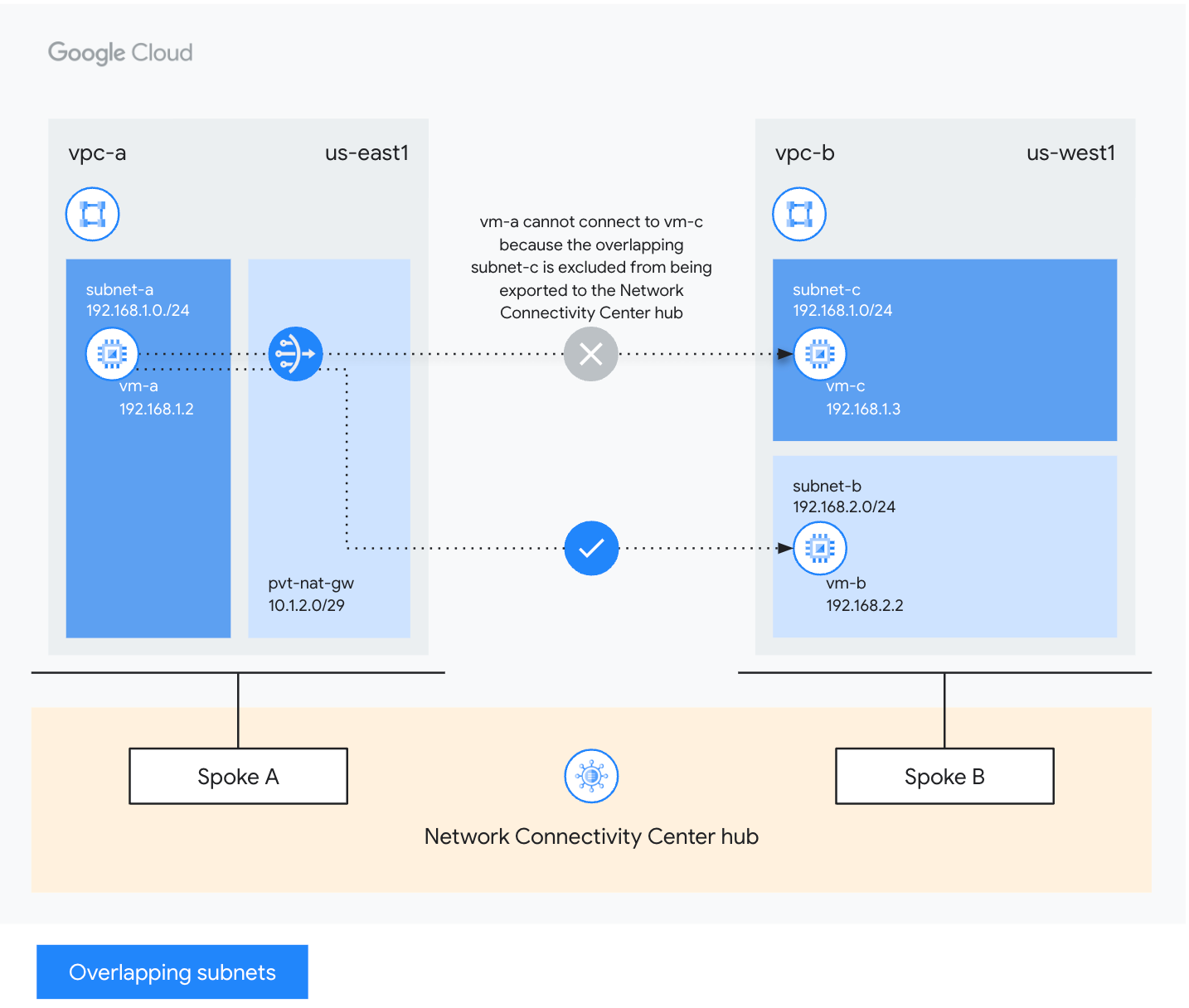

次の図は、2 つの VPC スポーク間のトラフィックに対する基本的な Private NAT 構成を示しています。
この例では、Private NAT が次のように設定されています。
vpc-aのpvt-nat-gwゲートウェイは、us-east1リージョンのsubnet-aのすべての IP アドレス範囲に適用されるように構成されています。pvt-nat-gwの NAT IP 範囲を使用すると、vpc-aのsubnet-aがvpc-bのsubnet-cと重複していても、vpc-aのsubnet-aにある仮想マシン（VM）インスタンスは、vpc-bのsubnet-bにある VM にトラフィックを送信できます。vpc-aとvpc-bの両方が、Network Connectivity Center ハブのスポークとして構成されています。pvt-nat-gwゲートウェイは、同じ Network Connectivity Center ハブの VPC スポークとして構成されている VPC ネットワークの間で NAT を提供するように構成されています。
ワークフローの例
上の図において、vpc-a の subnet-a 内の内部 IP アドレス 192.168.1.2 を持つ VM vm-a は、vpc-b の subnet-b 内の IP アドレス 192.168.2.2 を持つ vm-b から更新をダウンロードする必要があります。両方の VPC ネットワークは、VPC スポークと同じ Network Connectivity Center ハブに接続されています。vpc-b に、vpc-a のサブネットと重複する別のサブネット 192.168.1.0/24 が存在するとします。vpc-a の subnet-a が vpc-b の subnet-b と通信できるようにするには、vpc-a において、Private NAT ゲートウェイ pvt-nat-gw を次のように構成する必要があります。
Private NAT サブネット: Private NAT ゲートウェイを構成する前に、目的が
PRIVATE_NATである Private NAT サブネット（10.1.2.0/29など）を作成します。このサブネットが、同じ Network Connectivity Center ハブに接続されているどの VPC スポークの既存のサブネットとも重複していないことを確認します。nexthop.hubが Network Connectivity Center ハブの URL と一致する NAT ルール。subnet-aのすべてのアドレス範囲の NAT
次の表は、上記の例に指定したネットワーク構成をまとめたものです。
| ネットワーク名 | ネットワーク コンポーネント | IP アドレス / 範囲 | リージョン |
|---|---|---|---|
| vpc-a | subnet-a | 192.168.1.0/24 | us-east1 |
| vm-a | 192.168.1.2 | ||
| pvt-nat-gw | 10.1.2.0/29 | ||
| vpc-b | subnet-b | 192.168.2.0/24 | us-west1 |
| vm-b | 192.168.2.2 | ||
| subnet-c | 192.168.1.0/24 | ||
| vm-c | 192.168.1.3 |
Network Connectivity Center スポークの Private NAT は、ポートの予約手順に沿って、ネットワーク内の各 VM に NAT の送信元 IP アドレスと送信元ポートのタプルを予約します。たとえば、Private NAT ゲートウェイは、vm-a 用に 64 の送信元ポート（10.1.2.2:34000 から 10.1.2.2:34063）を予約します。
VM が TCP プロトコルを使用して、宛先ポート 80 で更新サーバー 192.168.2.2 にパケットを送信すると、次のようになります。
VM が次の属性のリクエスト パケットを送信します。
- 送信元 IP アドレス:
192.168.1.2、VM の内部 IP アドレス - 送信元ポート:
24000、VM のオペレーティング システムによって選択されたエフェメラル送信元ポート - 宛先アドレス:
192.168.2.2、更新サーバーの IP アドレス - 宛先ポート:
80、更新サーバーへの HTTP トラフィックの宛先ポート - プロトコル: TCP
- 送信元 IP アドレス:
pvt-nat-gwゲートウェイは、下り（外向き）で送信元ネットワーク アドレス変換（SNAT または送信元 NAT）を実行し、リクエスト パケットの NAT 送信元 IP アドレスと送信元ポートを書き換えます。- NAT 送信元 IP アドレス:
10.1.2.2、VM の予約済み NAT 送信元 IP アドレスと送信元ポートのタプルの 1 つ - 送信元ポート:
34022、VM の予約済み送信元ポートタプルの未使用の送信元ポート - 宛先アドレス:
192.168.2.2、変更なし - 宛先ポート:
80、変更なし - プロトコル: TCP、変更なし
- NAT 送信元 IP アドレス:
更新サーバーは、次の属性を持つレスポンス パケットを
pvt-nat-gwゲートウェイに送信します。- 送信元 IP アドレス:
192.168.2.2、更新サーバーの内部 IP アドレス - 送信元ポート:
80、更新サーバーからの HTTP レスポンス - 宛先アドレス:
10.1.2.2、リクエスト パケットの元の NAT 送信元 IP アドレスと一致 - 宛先ポート:
34022、リクエスト パケットの送信元ポートと一致 - プロトコル: TCP、変更なし
- 送信元 IP アドレス:
pvt-nat-gwゲートウェイは、レスポンス パケットに宛先ネットワーク アドレス変換（DNAT）を実行し、パケットが次の属性を使用して更新をリクエストした VM に配信されるように、レスポンス パケットの宛先アドレスと宛先ポートを書き換えます。- 送信元 IP アドレス:
192.168.2.2、変更なし - 送信元ポート:
80、変更なし - 宛先アドレス:
192.168.1.2、VM の内部 IP アドレス - 宛先ポート:
24000、リクエスト パケットの元のエフェメラル送信元ポートと一致 - プロトコル: TCP、変更なし
- 送信元 IP アドレス:
