Network Connectivity Center 輪輻適用的 Private NAT
您可以透過 Private NAT 建立 Private NAT 閘道，並與 Network Connectivity Center 輪輻搭配使用，以便在下列網路之間執行網路位址轉譯 (NAT)：
- 虛擬私有雲 (VPC) 網路。在這個情境中，您要連線的虛擬私有雲網路會以虛擬私有雲輪輻的形式，附加至 Network Connectivity Center 中樞。
- 虛擬私有雲網路和 Google Cloud外部的網路。在這個情境中，一或多個虛擬私有雲網路會以虛擬私有雲輪輻的形式，附加至 Network Connectivity Center 中樞，並透過混合式輪輻連線至內部部署網路或其他雲端供應商網路。
規格
除了一般 Private NAT 規格，Network Connectivity Center 輪輻適用的 Private NAT 還有下列規格：
- 私人 NAT 會使用 NAT 設定
type=PRIVATE，讓子網路 IP 位址範圍重疊的網路進行通訊。不過，只有不重疊的子網路才能彼此連線。 - 您需要參照 Network Connectivity Center 中樞建立自訂 NAT 規則。
NAT 規則會指定目的為
PRIVATE_NAT的子網路中的 NAT IP 位址範圍，Private NAT 會使用這些位址對連線網路之間的流量執行 NAT。 - 在適用 Private NAT 的子網路範圍中建立 VM 執行個體時，如果目的地 Spoke 與閘道位於相同的 Network Connectivity Center 中樞，則來自這個虛擬機器 (VM) 執行個體的所有輸出流量都會由閘道轉譯。Private NAT 會將流量轉譯至與 Private NAT 閘道位於同一區域的目標輪輻，以及跨區域的目標輪輻。
- Private NAT 閘道會與單一虛擬私有雲網路中單一區域的子網路 IP 位址範圍建立關聯。也就是說，在一個虛擬私有雲網路中建立的 Private NAT 閘道，不會為 Network Connectivity Center 中樞的其他輪輻提供 NAT 服務，即使 VM 與閘道位於相同區域也是如此。
虛擬私有雲網路之間的流量
下列額外規格適用於虛擬私有雲網路之間的流量 (Inter-VPC NAT)：
- 如要在兩個虛擬私有雲網路之間啟用 Inter-VPC NAT，每個虛擬私有雲網路都必須設定為 Network Connectivity Center 中樞的虛擬私有雲輪輻。您必須確保虛擬私有雲子網之間沒有重疊的 IP 位址範圍。詳情請參閱「建立虛擬私有雲支點」。
- 與 Private NAT 閘道相關聯的 Network Connectivity Center 中樞必須至少有兩個虛擬私有雲輪輻，其中一個虛擬私有雲輪輻是 Private NAT 閘道的虛擬私有雲網路。
- Inter-VPC NAT 僅支援 Network Connectivity Center 虛擬私有雲輪輻之間的 NAT，不支援透過虛擬私有雲網路對等互連連線的虛擬私有雲網路之間的 NAT。
虛擬私有雲網路和其他網路之間的流量
下列額外規格適用於虛擬私有雲網路與 Google Cloud外部網路之間的流量：
- 來源 VPC 網路必須設為 Network Connectivity Center 中樞的 VPC 輪輻。
- 混合型輪輻必須連結至同一個 Network Connectivity Center 中樞，才能在虛擬私有雲輪輻和 Google Cloud外部的目標網路之間建立連線。詳情請參閱「在混合式輪輻和虛擬私有雲輪輻之間建立連線」。
如要瞭解在同一個 Network Connectivity Center 中樞使用虛擬私有雲輪輻和混合式輪輻的相關規定，請參閱「與虛擬私有雲輪輻交換路徑」。
基本設定和工作流程

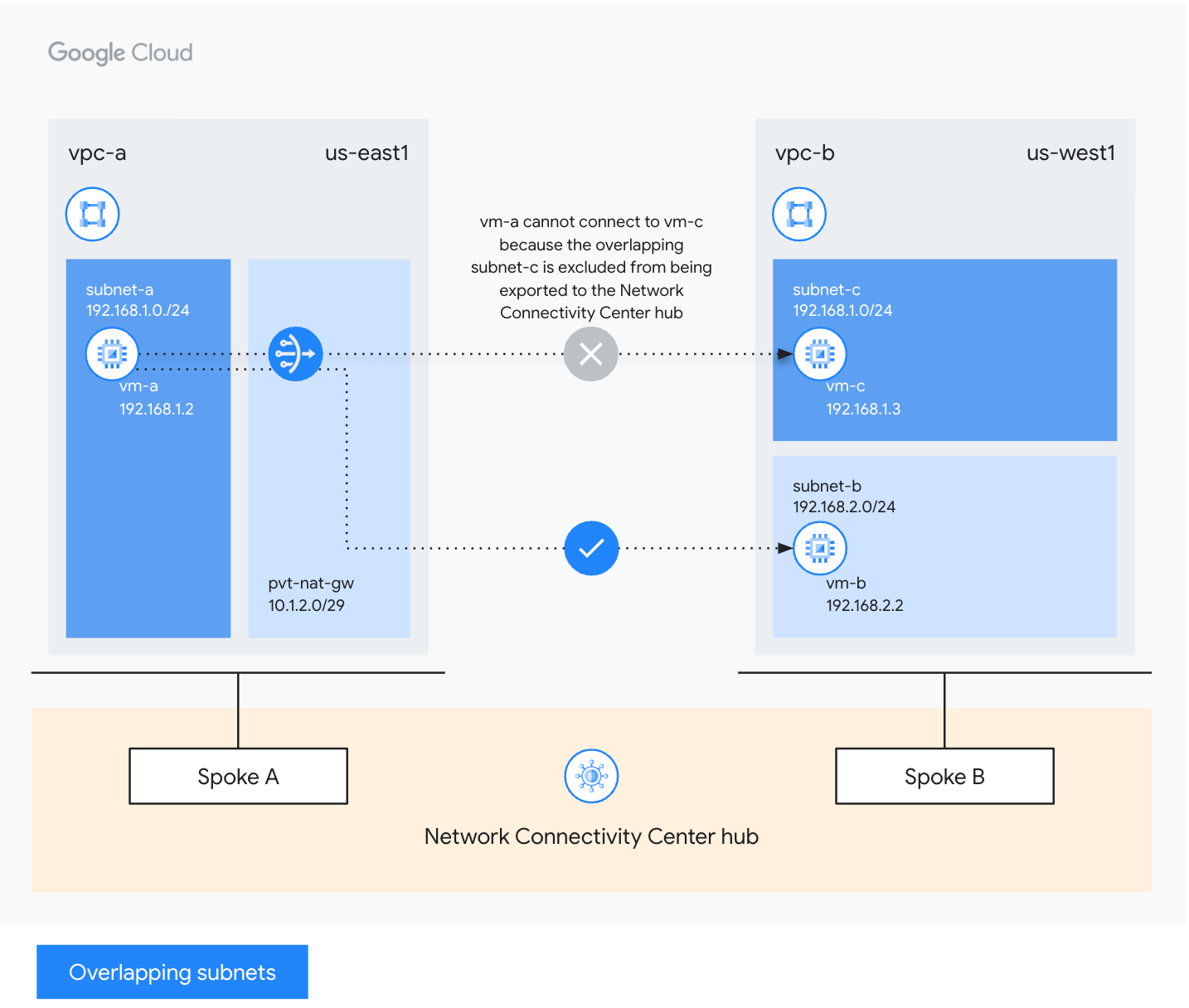

下圖顯示兩個虛擬私有雲輪輻之間流量的基本 Private NAT 設定：
在本範例中，私人 NAT 的設定如下：
pvt-nat-gw閘道已在vpc-a中設定，適用於us-east1區域中subnet-a的所有 IP 位址範圍。使用pvt-nat-gw的 NAT IP 範圍，vpc-a中subnet-a的虛擬機器 (VM) 執行個體可以將流量傳送至vpc-b中subnet-b的 VM，即使vpc-a的subnet-a與vpc-b的subnet-c重疊也沒問題。vpc-a和vpc-b都設定為 Network Connectivity Center 中樞的輪輻。pvt-nat-gw閘道會設定為在虛擬私有雲網路之間提供 NAT，這些網路在同一個 Network Connectivity Center 中樞中設定為虛擬私有雲輪輻。
工作流程範例
在上圖中，vpc-a 內的 subnet-a 中，內部 IP 位址為 192.168.1.2 的 vm-a 需要從 vpc-b 內的 subnet-b 中，內部 IP 位址為 192.168.2.2 的 vm-b 下載更新。兩個虛擬私有雲網路都以虛擬私有雲輪輻的形式，連線至同一個 Network Connectivity Center 中樞。假設 vpc-b 包含另一個子網路 192.168.1.0/24，該子網路與 vpc-a 中的子網路重疊。如要讓 subnet-a 的 vpc-a 與 subnet-b 的 vpc-b 通訊，您需要在 vpc-a 中設定 Private NAT 閘道 pvt-nat-gw，如下所示：
Private NAT 子網路：設定 Private NAT 閘道前，請建立用途為
PRIVATE_NAT的 Private NAT 子網路，例如10.1.2.0/29。請確保這個子網路不會與附加至相同 Network Connectivity Center 中樞的任何虛擬私有雲輪輻中的現有子網路重疊。NAT 規則，其
nexthop.hub與 Network Connectivity Center 中樞 URL 相符。subnet-a的所有位址範圍都適用 NAT。
下表總結上述範例中指定的網路設定：
| 網路名稱 | 網路元件 | IP 位址/範圍 | 區域 |
|---|---|---|---|
| vpc-a | subnet-a | 192.168.1.0/24 |
us-east1 |
| vm-a | 192.168.1.2 |
||
| pvt-nat-gw | 10.1.2.0/29 |
||
| vpc-b | subnet-b | 192.168.2.0/24 |
us-west1 |
| vm-b | 192.168.2.2 |
||
| subnet-c | 192.168.1.0/24 |
||
| vm-c | 192.168.1.3 |
Network Connectivity Center 輪輻適用的 Private NAT 會遵循通訊埠預留程序，為網路中的每個 VM 預留下列 NAT 來源 IP 位址和來源通訊埠元組。舉例來說，Private NAT 閘道會為 vm-a 保留 64 個來源通訊埠：10.1.2.2:34000 到 10.1.2.2:34063。
當 VM 使用 TCP 通訊協定將封包傳送至更新伺服器 192.168.2.2 的目標通訊埠 80 時，會發生下列情況：
VM 會傳送具有下列屬性的要求封包：
- 來源 IP 位址：
192.168.1.2，VM 的內部 IP 位址 - 來源通訊埠：
24000，VM 作業系統選擇的臨時來源通訊埠 - 目的地地址：
192.168.2.2，更新伺服器的 IP 位址 - 目的地通訊埠：
80，HTTP 流量傳送至更新伺服器的目的地通訊埠 - 通訊協定：TCP
- 來源 IP 位址：
pvt-nat-gw閘道會對輸出流量執行來源網路位址轉譯 (SNAT 或來源 NAT)，並重新編寫要求封包的 NAT 來源 IP 位址和來源通訊埠：- NAT 來源 IP 位址：
10.1.2.2，來自 VM 的其中一個保留 NAT 來源 IP 位址和來源通訊埠元組 - 來源通訊埠：
34022，這是 VM 其中一個保留來源通訊埠元組中未使用的來源通訊埠 - 目的地地址：
192.168.2.2，未變更 - 目的地通訊埠：
80，未變更 - 通訊協定：TCP，維持不變
- NAT 來源 IP 位址：
更新伺服器會傳送回應封包，並透過下列屬性抵達
pvt-nat-gw閘道：- 來源 IP 位址：
192.168.2.2，更新伺服器的內部 IP 位址 - 來源通訊埠：
80，更新伺服器的 HTTP 回應 - 目的地地址：
10.1.2.2，與要求封包的原始 NAT 來源 IP 位址相符 - 目的地通訊埠：
34022，與要求封包的來源通訊埠相符 - 通訊協定：TCP，維持不變
- 來源 IP 位址：
pvt-nat-gw閘道會對回應封包執行目的地網路位址轉譯 (DNAT)，重新編寫回應封包的目的地地址和目的地通訊埠，以便將封包傳送至要求更新的 VM，並具備下列屬性：- 來源 IP 位址：
192.168.2.2，未變更 - 來源通訊埠：
80，未變更 - 目的地地址：
192.168.1.2，VM 的內部 IP 位址 - 目的地通訊埠：
24000，與要求封包的原始暫時來源通訊埠相符 - 通訊協定：TCP，維持不變
- 來源 IP 位址：
