Tipo

O Manufacturing Data Engine (MDE) ajuda a transformar uma classe de mensagens de origem em registros de um tipo específico usando a análise.

Os tipos são entidades de configuração que representam o destino da operação de análise e descrevem um conjunto de registros estruturalmente e semanticamente semelhantes com um nível comum de granularidade que, opcionalmente, compartilha um contexto específico de metadados.

source-to-target

Por exemplo, é possível criar tipos "estado da máquina" e "leituras do sensor de vibração". O primeiro tipo pode ser usado para modelar eventos de mudança de estado da máquina, como "Em execução", "Inativo", "Manutenção programada" e "Manutenção não programada". O segundo pode ser usado para modelar um fluxo de leituras numéricas do sensor de vibração.

O MDE vem com um conjunto de tipos padrão, mas você pode criar novos. Os tipos são definidos pelas seguintes características:

  • Nome: o nome do tipo.
  • Arquétipo: o nome do arquétipo em que um tipo se baseia. Um tipo no MDE está sempre associado a exatamente um arquétipo.
  • Especificações de armazenamento: uma lista de configurações por gravador de dados. As especificações de armazenamento permitem configurar se os registros são gravados em um coletor de dados e fornecer mais configurações específicas do coletor.
  • Parâmetros de configuração opcionais, incluindo:
    • O esquema JSON do campo data (aplicável apenas a tipos de arquétipos discretos e contínuos).
    • Associações de buckets de metadados: uma lista de buckets de metadados para os quais registros do tipo precisam fornecer referências de instância.

Tipos e coletores de dados

O fluxo de registros de um determinado tipo é processado por coletores de dados ativados para um tipo. Os coletores de dados podem ser ativados (ativados ou desativados) para tipos. Por exemplo, os registros de um tipo podem ser configurados para serem gravados no BigQuery, mas não no Cloud Storage.

Coletores de dados compatíveis

O MDE é compatível com os seguintes coletores de dados:

  1. BigQuery
  2. API Bigtable/Federation
  3. Cloud Storage
  4. Pub/Sub (JSON e Protobuf)

Gravador de dados do BigQuery

Quando um novo tipo é criado, o MDE cria automaticamente uma tabela de tipos correspondente no BigQuery no conjunto de dados mde_data. Os registros de cada tipo são gravados na tabela de tipo correspondente.

Coletor de dados do Cloud Storage

Os registros são armazenados em um bucket do Cloud Storage chamado <project_id>-gcs-ingestion em arquivos AVRO usando o particionamento do Hive com uma janela de 10 minutos e 10 partições por janela. Os registros são agrupados em pastas por tipo.

Coletor de dados do Pub/Sub

O coletor do Pub/Sub publica registros em um tópico dedicado. O esquema de mensagens do Pub/Sub é descrito em Esquema de mensagens do coletor do Pub/Sub.

Materialização de metadados

Cada gravador de dados em um tipo pode ser configurado para materializar metadados em registros. Se essa configuração estiver ativada, as referências de instâncias de metadados serão resolvidas para objetos de instâncias de metadados, e os objetos serão incluídos nos registros. A maneira precisa como os metadados são persistidos ou gerados depende do coletor de dados. No BigQuery, por exemplo, os metadados materializados são gravados no materialized_metadata_field com o seguinte esquema:

{
  "$schema": "http://json-schema.org/draft-04/schema#",
  "type": "object",
  "additionalProperties": {
    "type": "object",
    "description": "Metadata instance"
  }
}

Arquétipos

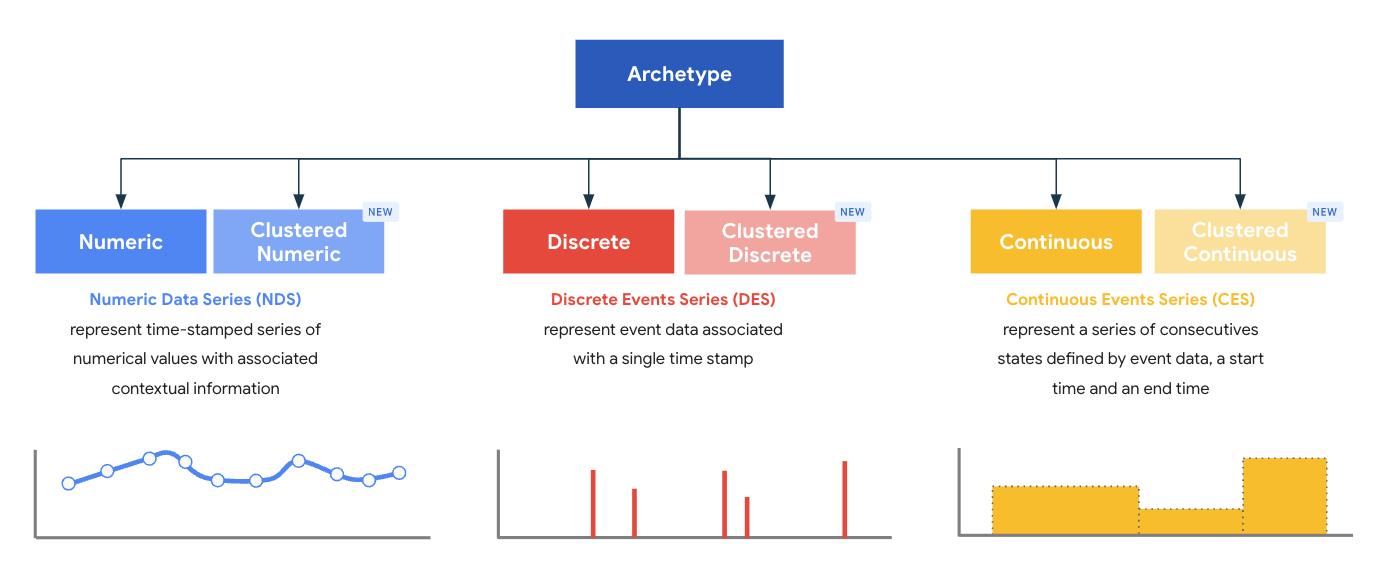

Os arquétipos representam uma superclasse de tipos, e cada um deles é projetado para fornecer um modelo ideal de processamento e armazenamento de registros. Os arquétipos definem os principais campos obrigatórios que precisam estar presentes em um registro de um determinado tipo emitido por um analisador. O MDE vem com um conjunto de seis arquétipos padrão e agrupados definidos pelo sistema, agrupados em três famílias de arquétipos:

  1. Série de dados numéricos (NDS)
  2. Série de dados discretos (DDS)
  3. Série de dados contínuos (CDS)

arquétipo

Um tipo no MDE está sempre associado a exatamente um arquétipo, e o arquétipo de um tipo é definido no momento da criação.

É possível usar tipos para definir mais restrições em registros de protocolo emitidos por analisadores além das impostas por arquétipos. Por exemplo, é possível especificar o formato do campo data para um tipo ou definir que os registros de um tipo precisam ser contextualizados por metadados específicos.

Em resumo, o esquema de registro proto é uma combinação de:

  1. Esquema de arquétipo
  2. Esquema de tipo

Famílias de arquétipos

Cada família de arquétipos contém dois tipos:

  1. Padrão
  2. Em cluster

O MDE v1.3 apresenta o conceito de arquétipos agrupados, que estendem a funcionalidade dos arquétipos padrão. Os arquétipos agrupados fornecem quatro campos genéricos que podem ser preenchidos com valores no analisador. Cada coletor de dados usa estes quatro campos para oferecer mais recursos de consulta e acesso a dados:

  • BigQuery: as tabelas de tipo agrupado no BigQuery são agrupadas pelos quatro campos genéricos em ordem. Isso permite filtrar dados no BigQuery de maneira eficiente nos campos agrupados.
  • API Bigtable Federation: a API Federation usava os campos agrupados para construir chaves de linha no Bigtable, permitindo novos padrões de acesso a dados.
  • Pub/Sub: as mensagens do Pub/Sub transmitem os campos como campos de primeiro nível na mensagem do Pub/Sub.

Família de arquétipos numéricos

A família de arquétipos numéricos foi projetada para servir como base para tipos que modelam uma série de mensagens numéricas com carimbo de data/hora, por exemplo, um sensor de temperatura emitindo um fluxo de leituras.

As versões padrão e agrupada do arquétipo definem os seguintes esquemas de registro de base:

Padrão

Campo Tipo de dado Obrigatório
tagName String Sim
value Numérico Sim
eventTimestamp Número inteiro (formatado como ms de época) Sim

Em cluster

Campo Tipo de dado Obrigatório
tagName String Sim
value Numérico Sim
eventTimestamp Número inteiro (formatado como ms de época) Sim
clustered_column_1 String Não
clustered_column_2 String Não
clustered_column_3 String Não
clustered_column_4 String Não

Família de arquétipos discretos

A família de arquétipos discretos foi projetada para servir como base para tipos que modelam eventos com carimbo de data/hora, por exemplo, uma mudança de parâmetro orientada por um operador em uma máquina ou um processo específico.

As versões padrão e agrupada do arquétipo definem os seguintes esquemas de registro de base:

Padrão

Campo Tipo de dado Obrigatório
tagName String Sim
data objeto JSON Sim
eventTimestamp Número inteiro (formatado como ms de época) Sim

Em cluster

Campo Tipo de dado Obrigatório
tagName String Sim
data objeto JSON Sim
eventTimestamp Número inteiro (formatado como ms de época) Sim
clustered_column_1 String Não
clustered_column_2 String Não
clustered_column_3 String Não
clustered_column_4 String Não

Família de arquétipos contínuos

A família de arquétipos contínuos foi projetada para servir como base para tipos que modelam séries de estados consecutivos definidos por um carimbo de data/hora de início e fim, por exemplo, o estado operacional de uma máquina por um período contínuo.

As versões padrão e agrupada do arquétipo definem os seguintes esquemas de registro de base:

Padrão

Campo Tipo de dado Obrigatório
tagName String Sim
data objeto JSON Sim
eventTimestampStart Número inteiro (formatado como ms de época) Sim
eventTimestampEnd Número inteiro (formatado como ms de época) Sim

Em cluster

Campo Tipo de dado Obrigatório
tagName String Sim
data objeto JSON Sim
eventTimestampStart Número inteiro (formatado como ms de época) Sim
eventTimestampEnd Número inteiro (formatado como ms de época) Sim
clustered_column_1 String Não
clustered_column_2 String Não
clustered_column_3 String Não
clustered_column_4 String Não

Campo "Data"

Os arquétipos série de dados discreta e série de dados contínua aceitam um esquema JSON para o campo data. Se um esquema JSON for definido para o campo, o valor do campo data contido em um registro emitido por um analisador será validado em relação ao esquema no tempo de execução. Por exemplo, imagine que você defina o seguinte esquema para um tipo de série temporal discreta:

{
  "$schema": "http://json-schema.org/draft-04/schema#",
  "type": "object",
  "properties": {
    "eventName": {
      "type": "string"
    }
  },
  "required": ["eventName"]
}

Com o esquema anterior para um tipo de série temporal discreta, o seguinte registro (parcial) desse tipo emitido por um analisador não é válido:

{
  "data": {
    "complex": {
      "machineName": "example"
    }
  }
}

Se a validação de dados falhar, os registros serão movidos para a fila de mensagens inativas. Os registros na fila de mensagens inativas podem ser processados manualmente mais tarde.

Intervalos de metadados

Os tipos podem fazer referência a buckets de metadados. Uma referência de bucket de metadados em um tipo define se os registros podem ou devem (dependendo do valor do atributo required ) fornecer uma referência a uma instância de bucket de metadados.

As referências de bucket de metadados em um tipo definem o contrato de metadados para registros desse tipo. Por exemplo, é possível definir que todos os registros de um tipo precisam ser contextualizados com metadados do dispositivo. Para isso, forneça uma referência a uma instância de metadados em um bucket chamado device.

Se um bucket de metadados estiver associado a um tipo e a flag required estiver definida como true, os registros desse tipo emitidos por um analisador que não fornecem uma referência a uma instância de bucket de metadados serão movidos para a fila de mensagens não entregues. Para mais informações, consulte Como reprocessar mensagens.

Controle de versões de tipo

Existem diferentes tipos de controle de versões, e as seções a seguir descrevem cada um deles.

Criação de nova versão de tipo

É possível criar novas versões para um tipo específico. Cada nova versão pode especificar associações de intervalos de metadados adicionais ou modificar o esquema do campo de dados. No entanto, para garantir a consistência dos dados durante todo o ciclo de vida de um tipo, as novas versões de tipo só podem evoluir para frente e precisam obedecer às regras de controle de versões. As novas versões de um tipo podem fazer as seguintes mudanças:

Maio:

  • Adicione novos campos opcionais ao esquema de dados.
  • Marcar um campo obrigatório como opcional para o esquema de dados.
  • Adicione novas referências de bucket de metadados.

Não é permitido:

  • Remova campos do esquema de dados.
  • Mudar o tipo de dados dos campos atuais no esquema de dados.
  • Marque um atributo opcional como obrigatório no esquema de dados.
  • Remova as referências ao bucket de metadados.

Edição de versão de tipo existente

As especificações e transformações de armazenamento podem ser atualizadas em uma versão de tipo atual sem precisar criar uma nova.

Edição de tipo

A maioria das operações em tipos exige a criação ou edição de uma versão. A única operação que pode ser realizada em um tipo, independente da versão, é ativar ou desativar. Quando um tipo é desativado, todas as versões dele param de aceitar dados.

Restrições de nomenclatura para tipos

Um nome de tipo pode conter:

  • Letras (maiúsculas e minúsculas), números e os caracteres especiais - e _.
  • Pode ter até 255 caracteres.

Você pode usar a seguinte expressão regular para validação: ^[a-z][a-z0-9\\-_]{1,255}$.

Se você tentar criar uma entidade que viole as restrições de nomenclatura, vai receber um 400 error.
