Manufacturing Connect

Manufacturing Connect (MC) 是由 Litmus Automation 设计并专门为Google Cloud开发的软件组件。MC 以现代、可伸缩且独立于供应商的方式解决工厂连接问题。借助包含 270 多种支持的自动化协议（并且可以选择添加更多协议）的库，整个工厂可以快速连接到 Manufacturing Data Engine (MDE)。

如果 MC 的广泛库中未涵盖特定设备，Litmus Automation 可根据要求构建新驱动程序，通常只需几周时间。

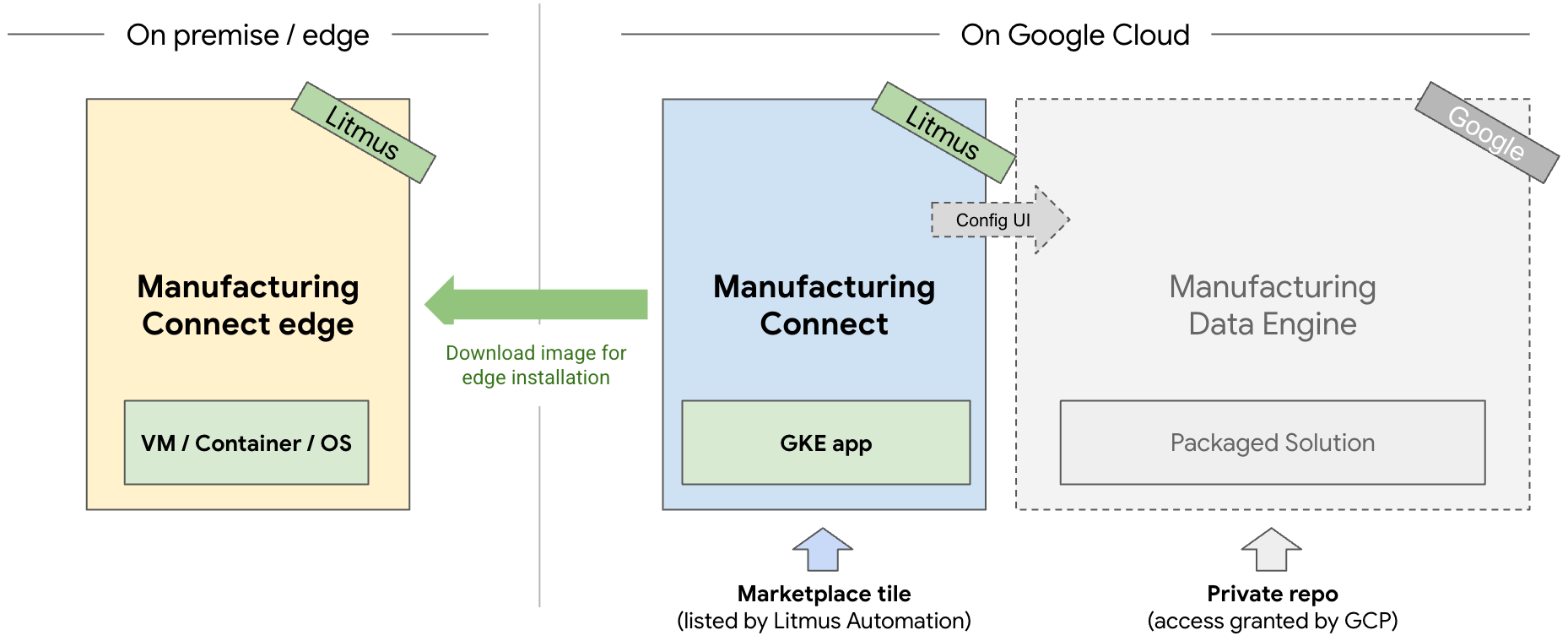

MC 有两个主要组成部分：

  • Manufacturing Connect edge (MCe)：部署在工厂内的软件堆栈。
  • MC：一种基于云的应用，可部署在客户的Google Cloud 租户中，用于通过单个网页界面管理所有边缘实例和 MDE。

mc

与 MDE 的关系

  • 对于同时使用 MC 和 MDE 的客户：MC 网页界面包含 MDE 界面，可实现从边缘到云端的无缝用户体验。

  • 对于仅使用 MDE（不使用 MC）的客户：从 MDE v1.3 开始，发布软件包中包含一个独立的 MDE 网页界面。与之前的版本一样，除了网页界面之外，您仍然可以使用基于 API 的配置和管理。

出厂网络连接

MC 可以通过多种方式部署，以符合您的工厂网络拓扑。Google 和我们的合作伙伴 Litmus Automation 乐于为您提供建议，帮助您选择最适合您情况的模型：

  • 分散式（靠近各个生产线）或集中式（例如在工厂数据中心内）。
  • 以容器、虚拟机 (VM) 或操作系统形式。

Node RED 组件

MCe 提供基于 Node RED 集成的分析编辑器。它附带了许多常见的转换、KPI 计算和基于基本阈值的规则。使用它是完全可选的，但它支持喜欢在边缘进行一些初始计算的客户，以便以低延迟（且不受互联网连接状态的影响）向其他本地系统（例如制造执行系统 (MES)）提供计算值。

与其他边缘系统集成

SCADA 和 MES 系统通常在设计时就考虑到了集成，并提供 IMC 可以连接的接口（例如 OPC UA、Modbus 等）。这些系统通常包含有用的元数据（例如，生产线上的有效配方），这些元数据对于在正确的上下文中处理机器传感器数据非常重要，因此需要存储在 Google Cloud 上。

您可以设置可编程逻辑控制器 (PLC) 的采样率和数据上传到 Google Cloud的传输速率。采样率可以在 MC 中定义（最高可达每秒多次）。向 Google Cloud 上传数据通常由事件触发，一般每秒一次。

一个边缘部署中的 PLC 连接

取决于底层硬件或虚拟机大小，以及采样率等其他因素。一般来说，每个边缘部署 10,000 个标记（PLC 寄存器值）是一个不错的经验法则。

Manufacturing Connect Edge (MCe)

MCe 可充当工厂实体世界与 Google Cloud数字世界之间的桥梁，让您能够利用数据来提高效率、生产力和洞见。

硬件要求

MC 和 MCe 的设置通常最多需要几个小时，包括连接到多个 PLC。总体时间表的一个关键驱动因素是获取和设置防火墙权限。有些客户能够在一天内完成此流程，而有些客户则需要几周时间才能完成公司内部流程。

如需详细了解硬件要求，请参阅 MCe 安装和配置概览。

安全连接

MCe 与 Google Cloud 之间的通信通过 Pub/Sub 的 PKI 加密通道进行。Pub/Sub 连接使用服务账号密钥进行身份验证。

除了加密之外，MC 和 Pub/Sub 之间的网络流量还可以通过本地和云端之间的专用连接选项（互联或 VPN）路由到 Google API 的专用端点。在这种情况下，公司网络与 Google Cloud 之间的流量不会通过公共互联网，因为这些流量仅在客户的专用网络边界内处理。

Litmus Automation

Google 与 Litmus Automation 合作打造了 MC，这是一款 Google Cloud 独家产品，可提供集成式边缘到云端解决方案。不过，MC 由 Litmus Automation 销售、支持和维护。通过与 MDE 的深度集成，客户可以轻松快速地进行部署。

对于更新 MCe，Litmus 提供可部署到边缘部署的更新文件。配置会在更新之间保留（使用正式版时）。

您可以向 Litmus Automation 的以下帮助资源提出任何问题：
