Manufacturing Connect

Manufacturing Connect（MC）は、Litmus Automation が設計し、Google Cloud専用に開発したソフトウェア コンポーネントです。MC は、最新のスケーラブルでベンダーに依存しない方法で工場の接続を解決します。270 以上のサポートされている自動化プロトコルのライブラリ（および追加オプション）により、工場全体を Manufacturing Data Engine（MDE）に迅速に接続できます。

MC の広範なライブラリに特定の機器が含まれていない場合は、リトマス オートメーションがリクエストに応じて新しいドライバを構築できます（通常は数週間以内）。

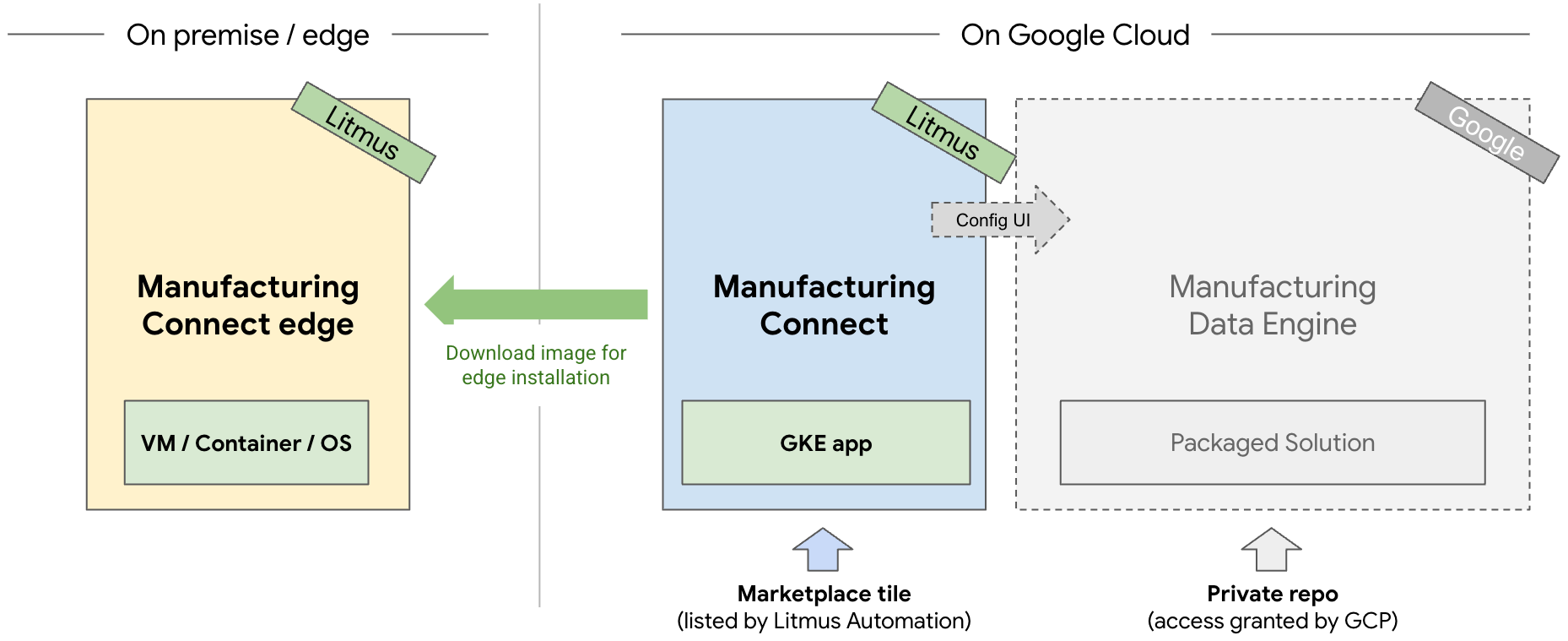

MC には 2 つの主要コンポーネントがあります。

  • Manufacturing Connect エッジ（MCe）: 工場内にデプロイされるソフトウェア スタック。
  • MC: クラウドベースのアプリ。顧客のGoogle Cloud テナントにデプロイされ、単一のウェブ インターフェースからすべてのエッジ インスタンスと MDE を管理します。

mc

MDE との関係

  • MC と MDE の両方を使用しているお客様の場合: MC のウェブ インターフェースには MDE へのインターフェースが含まれており、エッジからクラウドまでのシームレスなユーザー エクスペリエンスを実現できます。

  • MDE のみを使用しているお客様（MC を使用していないお客様）の場合: MDE v1.3 以降では、MDE のスタンドアロン ウェブ インターフェースがリリース パッケージに含まれています。以前のリリースと同様に、ウェブ インターフェースに加えて、API ベースの構成と管理も引き続き利用できます。

工場ネットワーク接続

MC は、工場ネットワーク トポロジに準拠するために、複数の方法でデプロイできます。Google とパートナーの Litmus Automation は、お客様の状況に最適なモデルについてアドバイスさせていただきます。

  • 分散型（個々のラインに近い）または集中型（工場データセンターなど）。
  • コンテナ、仮想マシン（VM）、オペレーティング システムとして。

Node RED コンポーネント

MCe は、Node RED 統合に基づく分析エディタを提供します。一般的な変換、KPI の計算、基本的なしきい値ベースのルールが多数用意されています。使用は完全に任意ですが、エッジで初期計算を行い、計算値を低レイテンシで（インターネット接続ステータスに依存せずに）他のオンプレミス システム（製造実行システム（MES）など）に提供したいお客様をサポートします。

他のエッジシステムとの統合

SCADA システムと MES システムは通常、統合を念頭に置いて設計されており、IMC が接続できるインターフェース（OPC UA、Modbus など）を提供します。これらのシステムには、多くの場合、 Google Cloud に保存して、正しいコンテキストでマシンセンサー データを処理するために重要な有益なメタデータ（製造ラインのアクティブなレシピなど）が含まれています。

プログラマブル ロジック コントローラ（PLC）からサンプリング レートを設定し、 Google Cloudへのデータ アップロードの転送レートを設定できます。サンプリング レートは MC で定義できます（1 秒あたり複数回）。 Google Cloud へのデータ アップロードは通常、イベント ドリブンで、一般的に 1 秒に 1 回です。

1 つのエッジ デプロイからの PLC 接続

基盤となるハードウェアまたは仮想マシンのサイズと、サンプリング レートなどの追加の要因によって異なります。一般的に、エッジ デプロイごとに 10,000 個のタグ（PLC レジスタ値）を使用することをおすすめします。

Manufacturing Connect エッジ（MCe）

MCe は、工場の物理世界と Google Cloudのデジタル世界を結ぶ架け橋として機能し、データを活用して効率、生産性、分析情報を改善できるようにします。

ハードウェア要件

MC と MCe の設定は、通常、複数の PLC への接続を含めても数時間で完了します。全体的なタイムラインの主な要因は、ファイアウォール権限の取得と設定です。1 日以内に完了できるお客様もいれば、社内プロセスに数週間かかるお客様もいます。

ハードウェア要件の詳細については、MCe のインストールと構成の概要をご覧ください。

セキュリティで保護された接続

MCe と Google Cloud 間の通信は、Pub/Sub の PKI 暗号化チャネルを介して行われます。Pub/Sub 接続は、サービス アカウント キーを使用して認証されます。

暗号化に加えて、MC と Pub/Sub 間のネットワーク トラフィックは、オンプレミスとクラウド（Interconnect または VPN）間のプライベート接続オプションを介して Google API のプライベート エンドポイントにルーティングできます。このようなシナリオでは、企業ネットワークと Google Cloud 間のトラフィックは、お客様のプライベート ネットワークの境界内でのみ処理されるため、公共のインターネットを経由しません。

Litmus Automation

Google は Litmus Automation と提携して、 Google Cloud 専用のプロダクトでエッジからクラウドまでの統合型サービスである MC を作成しました。ただし、MC の販売、サポート、メンテナンスは Litmus Automation が行います。MDE との緊密な統合により、お客様は使いやすさとデプロイの迅速さというメリットを享受できます。

MCe を更新するために、Litmus はエッジ デプロイにロールアウトできる更新済みファイルを提供します。構成は、アップデート間で保持されます（公式リリース バージョンを使用している場合）。

ご不明な点がある場合は、Litmus Automation の次のヘルプ リソースをご利用ください。
