Manufacturing Connect

O Manufacturing Connect (MC) é um componente de software projetado pela Litmus Automation e desenvolvido exclusivamente paraGoogle Cloud. O MC resolve a conectividade da fábrica de uma forma moderna, escalonável e independente de fornecedores. Com uma biblioteca de mais de 270 protocolos de automação compatíveis (e a opção de adicionar mais), fábricas inteiras podem ser conectadas rapidamente ao Manufacturing Data Engine (MDE).

Caso um equipamento específico não esteja incluído na biblioteca extensa do MC, um novo driver poderá ser criado pela Litmus Automation mediante solicitação, geralmente em algumas semanas.

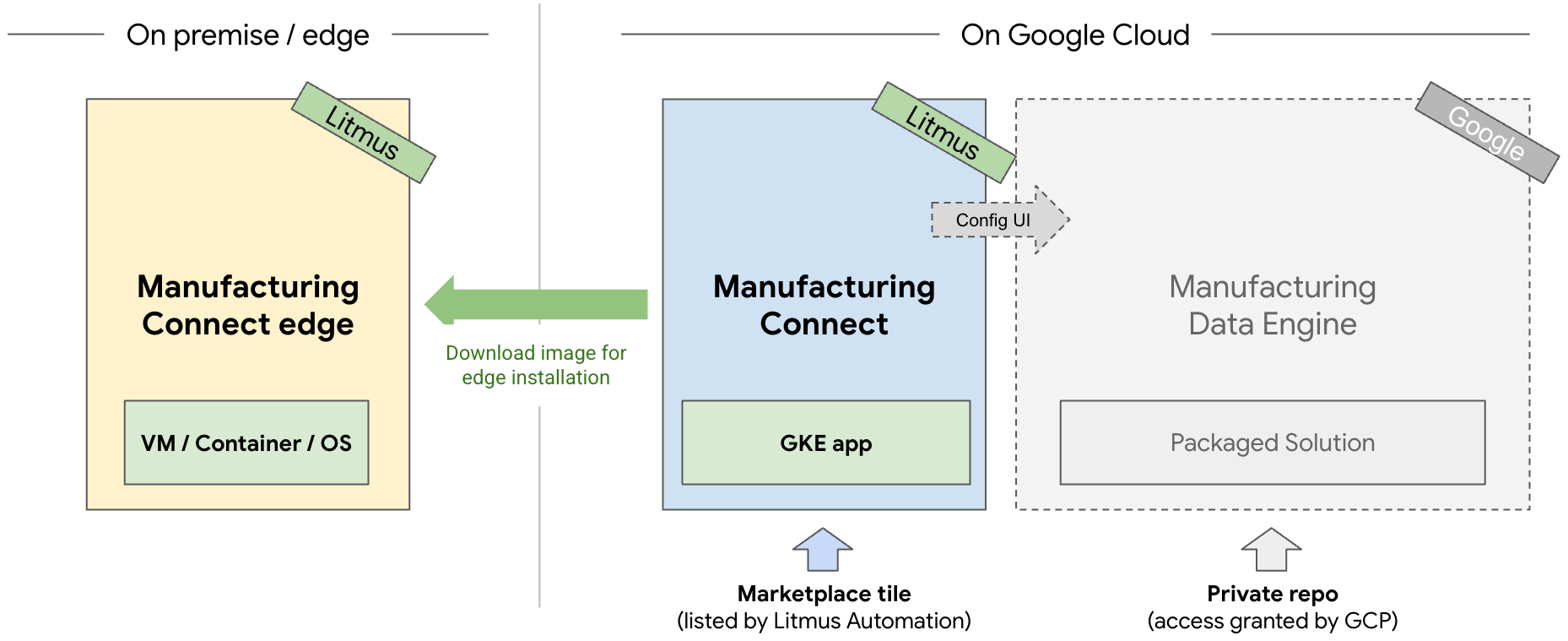

O MC tem dois componentes principais:

  • Borda do Manufacturing Connect (MCe): uma pilha de software implantada na fábrica.
  • MC: um app baseado na nuvem que é implantado nos locatáriosGoogle Cloud dos clientes para gerenciar todas as instâncias de borda e MDE em uma única interface da Web.

mc

Relação com o MDE

  • Para clientes que usam o MC e o MDE: A interface da Web do MC inclui a interface do MDE, permitindo uma experiência do usuário integrada da borda à nuvem.

  • Para clientes que usam apenas o MDE (sem o MC): a partir do MDE v1.3, uma interface da Web independente para o MDE está incluída no pacote de lançamento. Assim como nas versões anteriores, a configuração e o gerenciamento baseados em API continuam disponíveis, além da interface da Web.

Conexão de rede de fábrica

O MC pode ser implantado de várias maneiras para obedecer à topologia da rede da fábrica. O Google e nosso parceiro Litmus Automation têm prazer em aconselhar você sobre o melhor modelo para suas circunstâncias:

  • Descentralizado (próximo a linhas individuais) ou centralizado (como em um data center de fábrica).
  • Como um contêiner, uma máquina virtual (VM) ou um sistema operacional.

Componente Node-RED

O MCe oferece um editor de análises baseado na integração do Node RED. Ele vem com várias transformações comuns, cálculos de KPI e regras básicas baseadas em limites. O uso é totalmente opcional, mas oferece suporte a clientes que gostam de fazer alguns cálculos iniciais na borda para fornecer valores calculados com baixa latência (e independentemente do status da conexão de Internet) a outros sistemas locais (como sistemas de execução de manufatura, MES).

Integração com outros sistemas de borda

Os sistemas SCADA e MES geralmente são projetados com integração em mente e oferecem interfaces a que o IMC pode se conectar, como OPC UA, Modbus e muito mais. Esses sistemas geralmente contêm metadados úteis (por exemplo, receita ativa na linha de produção) que são importantes para armazenar no Google Cloud e processar dados de sensores de máquinas no contexto certo.

É possível definir a taxa de amostragem dos controladores lógicos programáveis (CLPs) e a taxa de transmissão para upload de dados no Google Cloud. A taxa de amostragem pode ser definida em MC (até muitas vezes por segundo). O upload de dados para Google Cloud geralmente é orientado a eventos, normalmente uma vez por segundo.

Conexão de CLPs de uma implantação na borda

Depende do hardware ou do tamanho da máquina virtual e de outros fatores, como a taxa de amostragem. Em geral,10.000 tags (valores de registro do CLP) por implantação de borda são uma boa regra prática.

Manufacturing Connect Edge (MCe)

O MCe atua como uma ponte entre o mundo físico da sua fábrica e o mundo digital do Google Cloud, permitindo que você use dados para melhorar a eficiência, a produtividade e os insights.

Requisitos de hardware

A configuração do MC e do MCe geralmente leva algumas horas no máximo, incluindo a conexão com vários PLCs. Um fator importante do cronograma geral é a obtenção e configuração de permissões de firewall. Alguns clientes conseguem concluir esse processo em um dia, enquanto outros levam algumas semanas para navegar pelos processos internos da empresa.

Para mais informações sobre requisitos de hardware, consulte a visão geral da instalação e configuração do MCe.

Conexão segura

A comunicação entre o MCe e Google Cloud é realizada em canais criptografados por PKI para o Pub/Sub. A conexão do Pub/Sub é autenticada usando uma chave de conta de serviço.

Além da criptografia, o tráfego de rede entre o MC e o Pub/Sub pode ser roteado por opções de conectividade particular entre o onPrem e o Cloud (Interconnect ou VPN) para endpoints particulares das APIs do Google. Nesse cenário, o tráfego entre redes corporativas e Google Cloud não atravessa a Internet pública, já que é processado apenas nos perímetros da rede privada do cliente.

Litmus Automation

O Google fez uma parceria com a Litmus Automation para criar o MC, uma oferta integrada de ponta a ponta na nuvem em um produto exclusivo da Google Cloud . No entanto, o MC é vendido, tem suporte e manutenção da Litmus Automation. Com a integração avançada com o MDE, os clientes se beneficiam da facilidade de uso e da velocidade de implantação.

Para atualizar o MCe, o Litmus fornece arquivos atualizados que podem ser implantados em implantações de borda. As configurações são mantidas entre as atualizações (ao usar versões de lançamento oficiais).

Você pode encaminhar suas dúvidas aos seguintes recursos de ajuda da Litmus Automation:
