Manufacturing Connect

Manufacturing Connect (MC)는 Litmus Automation에서 설계하고Google Cloud전용으로 개발한 소프트웨어 구성요소입니다. MC는 최신 확장 가능하고 공급업체에 종속되지 않는 방식으로 공장 연결을 해결합니다. 270개 이상의 지원되는 자동화 프로토콜 라이브러리 (및 추가 옵션)를 사용하면 전체 공장을 Manufacturing Data Engine (MDE)에 빠르게 연결할 수 있습니다.

특정 장비가 MC의 광범위한 라이브러리에 포함되지 않은 경우 요청 시 Litmus Automation에서 일반적으로 몇 주 내에 새 드라이버를 빌드할 수 있습니다.

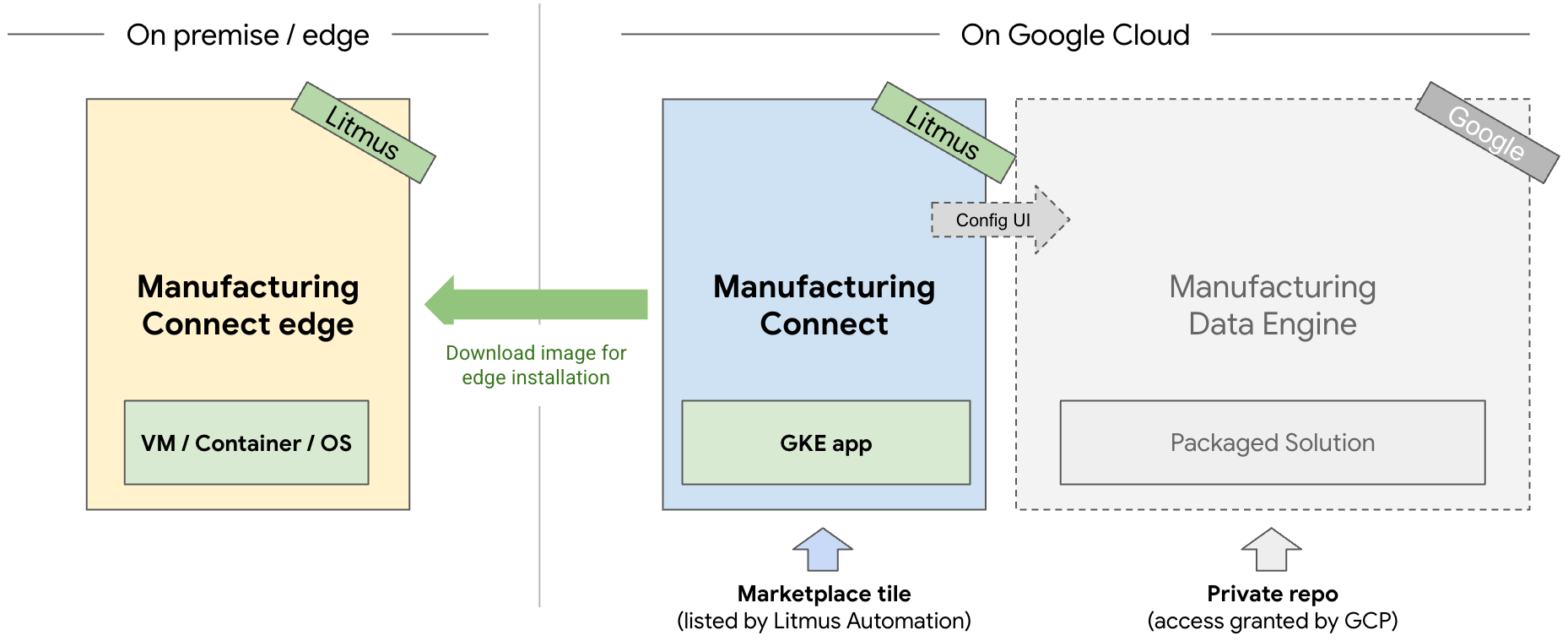

MC에는 두 가지 주요 구성요소가 있습니다.

  • Manufacturing Connect edge (MCe): 공장 내에 배포되는 소프트웨어 스택입니다.
  • MC: 고객의Google Cloud 테넌트에 배포되어 단일 웹 인터페이스에서 모든 에지 인스턴스 및 MDE를 관리하는 클라우드 기반 앱입니다.

mc

MDE와의 관계

  • MC와 MDE를 모두 사용하는 고객: MC 웹 인터페이스에는 MDE 인터페이스가 포함되어 있어 원활한 에지-클라우드 사용자 환경을 지원합니다.

  • MDE만 사용하는 고객 (MC 제외): MDE v1.3부터 MDE용 독립형 웹 인터페이스가 출시 패키지에 포함됩니다. 이전 버전과 마찬가지로 웹 인터페이스 외에도 API 기반 구성 및 관리를 계속 사용할 수 있습니다.

공장 네트워크 연결

MC는 공장 네트워크 토폴로지를 준수하기 위해 여러 가지 방법으로 배포할 수 있습니다. Google과 파트너인 Litmus Automation은 고객의 상황에 가장 적합한 모델을 안내해 드립니다.

  • 분산형 (개별 라인에 가까움) 또는 중앙 집중형 (예: 공장 데이터 센터)
  • 컨테이너, 가상 머신 (VM) 또는 운영체제

Node RED 구성요소

MCe는 Node RED 통합을 기반으로 하는 분석 편집기를 제공합니다. 일반적인 변환, KPI 계산, 기본 임계값 기반 규칙이 포함되어 있습니다. 사용은 전적으로 선택사항이지만, 에지에서 초기 계산을 수행하여 인터넷 연결 상태와 관계없이 지연 시간이 짧은 계산된 값을 다른 온프레미스 시스템(예: 제조 실행 시스템(MES))에 제공하려는 고객을 지원합니다.

다른 에지 시스템과의 통합

SCADA 및 MES 시스템은 일반적으로 통합을 염두에 두고 설계되며 IMC가 연결할 수 있는 인터페이스 (예: OPC UA, Modbus 등)를 제공합니다. 이러한 시스템에는 올바른 컨텍스트에서 머신 센서 데이터를 처리하기 위해 Google Cloud 에 저장하는 것이 중요한 유용한 메타데이터 (예: 제조 라인의 활성 레시피)가 포함되는 경우가 많습니다.

프로그래머블 로직 컨트롤러 (PLC)의 샘플링 레이트와 Google Cloud에 데이터를 업로드하는 전송 레이트를 설정할 수 있습니다. 샘플링 속도는 MC에서 정의할 수 있습니다 (초당 여러 번까지). Google Cloud 에 대한 데이터 업로드는 일반적으로 이벤트 기반이며, 일반적으로 초당 한 번입니다.

한 에지 배포의 PLC 연결

기본 하드웨어 또는 가상 머신 크기, 샘플링 속도와 같은 추가 요인에 따라 다릅니다. 일반적으로 에지 배포당 10,000개의 태그 (PLC 레지스터 값)를 사용하는 것이 좋습니다.

Manufacturing Connect edge (MCe)

MCe는 공장의 물리적 세계와 Google Cloud의 디지털 세계 간의 연결고리 역할을 하여 데이터를 사용하여 효율성, 생산성, 인사이트를 개선할 수 있도록 지원합니다.

하드웨어 요구사항

MC 및 MCe 설정은 일반적으로 여러 PLC에 연결하는 것을 포함하여 최대 몇 시간이 걸립니다. 전체 타임라인의 핵심 요소는 방화벽 권한을 획득하고 설정하는 것입니다. 일부 고객은 하루 만에 이 작업을 완료할 수 있지만 회사 내부 절차를 진행하는 데 몇 주가 걸리는 고객도 있습니다.

하드웨어 요구사항에 관한 자세한 내용은 MCe 설치 및 구성 개요를 참고하세요.

보안 연결

MCe와 Google Cloud 간의 통신은 Pub/Sub용 PKI 암호화 채널을 통해 실행됩니다. Pub/Sub 연결은 서비스 계정 키를 사용하여 인증됩니다.

암호화 외에도 MC와 Pub/Sub 간의 네트워크 트래픽은 온프레미스와 클라우드 (Interconnect 또는 VPN) 간의 비공개 연결 옵션을 통해 Google API의 비공개 엔드포인트로 라우팅할 수 있습니다. 이러한 시나리오에서는 기업 네트워크와 Google Cloud 간 트래픽이 고객의 비공개 네트워크 경계 내에서만 처리되어 공개 인터넷을 교차하지 않습니다.

Litmus Automation

Google은 Litmus Automation과 협력하여 Google Cloud 독점 제품에 통합된 에지-클라우드 제품인 MC를 만들었습니다. 하지만 MC는 Litmus Automation에서 판매, 지원, 유지보수합니다. MDE와의 긴밀한 통합을 통해 고객은 간편한 사용과 빠른 배포의 이점을 누릴 수 있습니다.

MCe 업데이트를 위해 Litmus는 에지 배포에 롤아웃할 수 있는 업데이트된 파일을 제공합니다. 공식 출시 버전을 사용하는 경우 업데이트 간에 구성이 유지됩니다.

Litmus Automation의 다음 도움말 리소스에 질문을 제출할 수 있습니다.
