Manufacturing Connect

Manufacturing Connect (MC) è un componente software progettato da Litmus Automation e sviluppato esclusivamente per Google Cloud. MC risolve la connettività della fabbrica in modo moderno, scalabile e indipendente dal fornitore. Con una raccolta di oltre 270 protocolli di automazione supportati (e la possibilità di aggiungerne altri), intere fabbriche possono essere collegate rapidamente a Manufacturing Data Engine (MDE).

Nel caso in cui un'apparecchiatura specifica non sia inclusa nell'ampia libreria di Manufacturing Connect, Litmus Automation può creare un nuovo driver su richiesta, in genere in poche settimane.

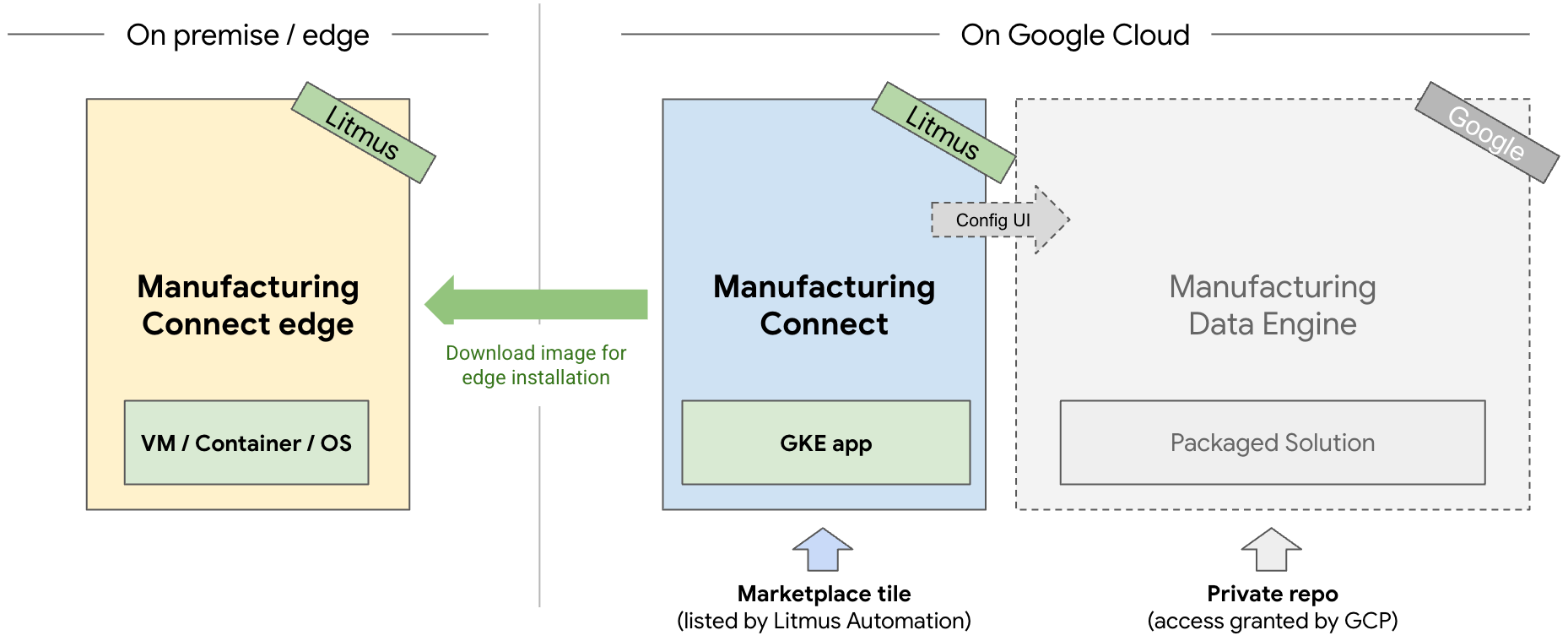

MC ha due componenti principali:

  • Manufacturing Connect edge (MCe): uno stack software distribuito all'interno della fabbrica.
  • MC: un'app basata sul cloud che viene implementata nei tenantGoogle Cloud dei clienti per gestire tutte le istanze edge e MDE da un'unica interfaccia web.

mc

Rapporto con MDE

  • Per i clienti che utilizzano sia MC che MDE: L'interfaccia web di MC include l'interfaccia di MDE, consentendo un'esperienza utente edge-to-cloud senza interruzioni.

  • Per i clienti che utilizzano solo MDE (senza MC): A partire da MDE v1.3, nel pacchetto di rilascio è inclusa un'interfaccia web autonoma per MDE. Come nelle versioni precedenti, la configurazione e la gestione basate su API rimangono disponibili oltre all'interfaccia web.

Connessione di rete di fabbrica

Manufacturing Connect può essere implementato in diversi modi per conformarsi alla topologia di rete della tua fabbrica. Sia Google che il nostro partner Litmus Automation saranno lieti di consigliarti il modello più adatto alle tue esigenze:

  • Decentralizzato (vicino a singole linee) o centralizzato (come in un data center di fabbrica).
  • Come container, macchina virtuale (VM) o sistema operativo.

Componente Node-RED

MCe offre un editor di analisi basato sull'integrazione di Node-RED. Include una serie di trasformazioni comuni, calcoli dei KPI e regole di base basate su soglie. Il suo utilizzo è completamente facoltativo, ma supporta i clienti che preferiscono eseguire alcuni calcoli iniziali all'edge per fornire valori calcolati con bassa latenza (e indipendenti dallo stato della connessione a internet) ad altri sistemi on-premise (come i sistemi MES).

Integrazione con altri sistemi perimetrali

I sistemi SCADA e MES sono in genere progettati pensando all'integrazione e offrono interfacce a cui IMC può connettersi (come OPC UA, Modbus e altro ancora). Questi sistemi spesso contengono metadati utili (ad esempio, la ricetta attiva sulla linea di produzione) che è importante memorizzare su Google Cloud per elaborare i dati dei sensori della macchina nel contesto giusto.

Puoi impostare la frequenza di campionamento dei controllori logici programmabili (PLC) e la velocità di trasmissione per il caricamento dei dati su Google Cloud. La frequenza di campionamento può essere definita in MC (anche molte volte al secondo). Il caricamento dei dati su Google Cloud è generalmente basato sugli eventi, in genere una volta al secondo.

Connessione PLC da un deployment edge

Dipende dall'hardware sottostante o dalle dimensioni della macchina virtuale e da fattori aggiuntivi come la frequenza di campionamento. In genere,10.000 tag (valori del registro PLC) per deployment edge sono una buona regola generale da seguire.

Manufacturing Connect edge (MCe)

MCe funge da ponte tra il mondo fisico della tua fabbrica e il mondo digitale di Google Cloud, consentendoti di utilizzare i dati per migliorare efficienza, produttività e approfondimenti.

Requisiti hardware

La configurazione di MC e MCe richiede in genere al massimo alcune ore, inclusa la connessione a un certo numero di PLC. Un fattore chiave della tempistica complessiva è l'ottenimento e la configurazione delle autorizzazioni del firewall. Alcuni clienti sono in grado di completare questa procedura entro un giorno, mentre altri impiegano alcune settimane per districarsi tra i processi interni dell'azienda.

Per ulteriori informazioni sui requisiti hardware, consulta la Panoramica dell'installazione e della configurazione di MCe.

Connessione sicura

La comunicazione tra MCe e Google Cloud viene eseguita su canali criptati PKI per Pub/Sub. La connessione Pub/Sub viene autenticata utilizzando una chiave delaccount di serviziot.

Oltre alla crittografia, il traffico di rete tra MC e Pub/Sub può essere instradato tramite opzioni di connettività privata tra onPrem e Cloud (Interconnect o VPN) agli endpoint privati delle API di Google. In uno scenario di questo tipo, il traffico tra le reti aziendali e Google Cloud non attraversa la rete internet pubblica perché viene elaborato solo all'interno dei perimetri della rete privata del cliente.

Litmus Automation

Google ha collaborato con Litmus Automation per creare MC, un'offerta edge-to-cloud integrata in un prodotto esclusivo di Google Cloud . Tuttavia, MC è venduto, supportato e gestito da Litmus Automation. Grazie alla profonda integrazione con MDE, i clienti traggono vantaggio dalla facilità d'uso e dalla velocità di deployment.

Per l'aggiornamento di MCe, Litmus fornisce file aggiornati che possono essere implementati nei deployment edge. Le configurazioni vengono mantenute tra gli aggiornamenti (quando si utilizzano versioni di rilascio ufficiali).

Puoi rivolgere qualsiasi domanda alle seguenti risorse di assistenza di Litmus Automation:
