Manufacturing Connect

Manufacturing Connect (MC) es un componente de software diseñado por Litmus Automation y desarrollado exclusivamente paraGoogle Cloud. MC resuelve la conectividad de la fábrica de una manera moderna, escalable y sin depender de un proveedor. Con una biblioteca de más de 270 protocolos de automatización compatibles (y la opción de agregar más), se pueden conectar rápidamente fábricas enteras a Manufacturing Data Engine (MDE).

En caso de que un equipo específico no esté incluido en la extensa biblioteca de MC, Litmus Automation puede crear un nuevo controlador a pedido, por lo general, en unas pocas semanas.

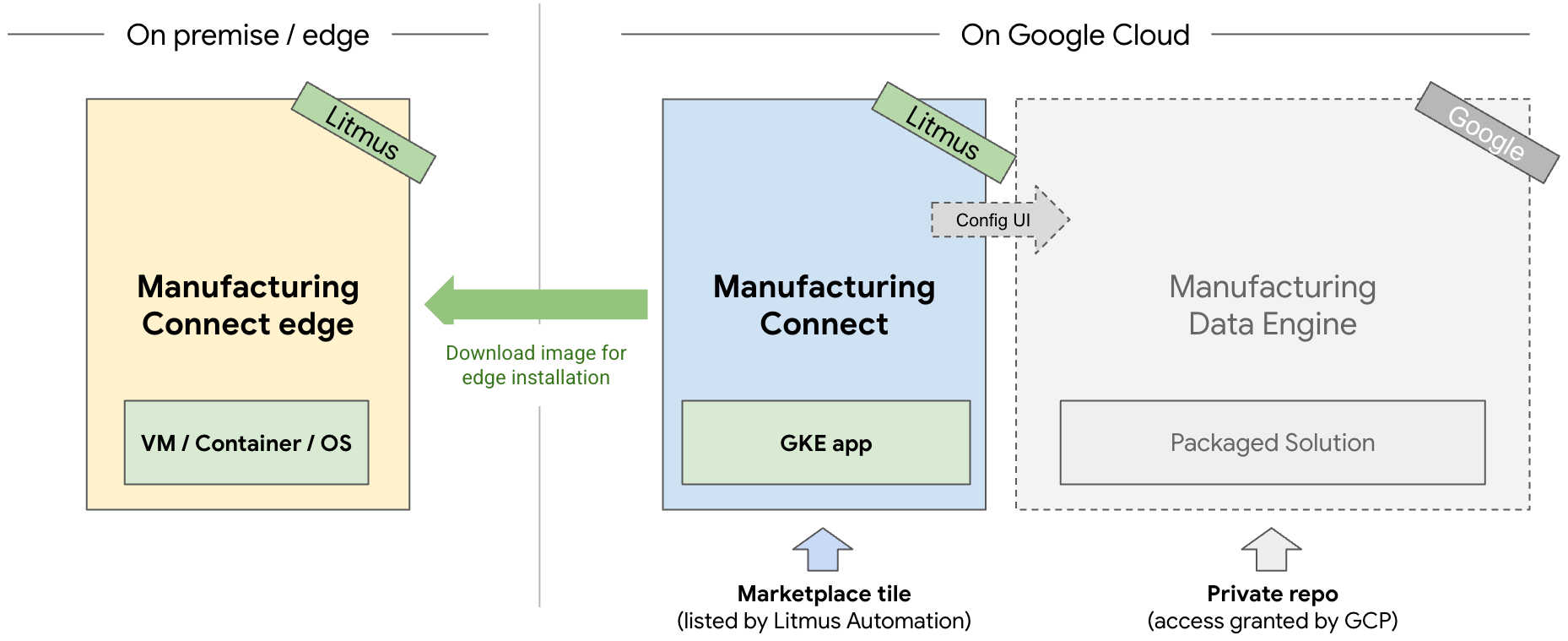

El MC tiene dos componentes principales:

  • Borde de Manufacturing Connect (MCe): Es una pila de software que se implementa dentro de la fábrica.
  • MC: Es una app basada en la nube que se implementa en los arrendatarios de los clientes para administrar todas las instancias perimetrales y el MDE desde una sola interfaz web.Google Cloud

mc

Relación con el MDE

  • Para los clientes que usan MC y MDE: La interfaz web de MC incluye la interfaz de MDE, lo que permite una experiencia del usuario fluida de extremo a extremo.

  • Para los clientes que solo usan MDE (sin MC): A partir de la versión 1.3 de MDE, se incluye una interfaz web independiente para MDE en el paquete de lanzamiento. Al igual que en versiones anteriores, la configuración y la administración basadas en la API siguen disponibles, además de la interfaz web.

Conexión de red de fábrica

MC se puede implementar de varias maneras para cumplir con la topología de red de tu fábrica. Tanto Google como nuestro socio Litmus Automation se complacen en asesorarte sobre el mejor modelo para tus circunstancias:

  • Descentralizada (cerca de líneas individuales) o centralizada (como en un centro de datos de fábrica)
  • Como contenedor, máquina virtual (VM) o sistema operativo

Componente de Node-RED

MCe ofrece un editor de estadísticas basado en la integración de Node-RED. Incluye varias transformaciones comunes, cálculos de KPI y reglas básicas basadas en umbrales. Su uso es completamente opcional, pero ayuda a los clientes que desean realizar algunos cálculos iniciales en el borde para proporcionar valores calculados con baja latencia (e independientes del estado de la conexión a Internet) a otros sistemas locales (como los sistemas de ejecución de fabricación [MES]).

Integración con otros sistemas perimetrales

Por lo general, los sistemas SCADA y MES se diseñan teniendo en cuenta la integración y ofrecen interfaces a las que se puede conectar el IMC (como OPC UA, Modbus y muchas más). Estos sistemas suelen contener metadatos beneficiosos (por ejemplo, la receta activa en la línea de fabricación) que son importantes almacenar en Google Cloud para procesar los datos de los sensores de la máquina en el contexto adecuado.

Puedes establecer la frecuencia de muestreo de los controladores lógicos programables (PLC) y la frecuencia de transmisión para la carga de datos en Google Cloud. La frecuencia de muestreo se puede definir en MC (hasta muchas veces por segundo). Por lo general, la carga de datos en Google Cloud se basa en eventos y suele ocurrir una vez por segundo.

Conexión de PLC desde una implementación perimetral

Depende del hardware subyacente o del tamaño de la máquina virtual, y de otros factores, como la frecuencia de muestreo. En general, 10,000 etiquetas (valores de registro de PLC) por implementación perimetral son una buena regla general para trabajar.

Borde de Manufacturing Connect (MCe)

MCe actúa como un puente entre el mundo físico de tu fábrica y el mundo digital de Google Cloud, lo que te permite usar datos para mejorar la eficiencia, la productividad y las estadísticas.

Requisitos de hardware

La configuración de MC y MCe suele tardar como máximo unas horas, incluida la conexión a varios PLC. Un factor clave en el cronograma general es la obtención y configuración de los permisos de firewall. Algunos clientes pueden completar este proceso en un día, mientras que otros tardan algunas semanas en completar los procesos internos de la empresa.

Para obtener más información sobre los requisitos de hardware, consulta la descripción general de la instalación y configuración de MCe.

Conexión segura

La comunicación entre MCe y Google Cloud se realiza a través de canales encriptados de PKI para Pub/Sub. La conexión de Pub/Sub se autentica con una clave de cuenta de servicio.

Además de la encriptación, el tráfico de red entre MC y Pub/Sub se puede enrutar a través de opciones de conectividad privada entre onPrem y Cloud (Interconnect o VPN) a los extremos privados de las APIs de Google. En este caso, el tráfico entre las redes corporativas y Google Cloud no cruza la Internet pública, ya que se procesa solo dentro de los perímetros de la red privada del cliente.

Litmus Automation

Google se asoció con Litmus Automation para crear el MC, una oferta integrada de borde a nube en un Google Cloud producto exclusivo. Sin embargo, Litmus Automation vende, mantiene y brinda asistencia técnica para MC. Gracias a la integración profunda con MDE, los clientes se benefician de la facilidad de uso y la velocidad de implementación.

Para actualizar MCe, Litmus proporciona archivos actualizados que se pueden implementar en las implementaciones perimetrales. Las configuraciones persisten entre las actualizaciones (cuando se usan versiones de lanzamiento oficiales).
