Manufacturing Connect

Manufacturing Connect (MC) adalah komponen software yang dirancang oleh Litmus Automation dan dikembangkan secara eksklusif untuk Google Cloud. MC memecahkan masalah konektivitas pabrik dengan cara yang modern, skalabel, dan independen dari vendor. Dengan library yang berisi lebih dari 270 protokol otomatisasi yang didukung (dan opsi untuk menambahkan lebih banyak), seluruh pabrik dapat terhubung dengan cepat ke Manufacturing Data Engine (MDE).

Jika peralatan tertentu tidak tercakup dalam koleksi ekstensif MC, driver baru dapat dibuat oleh Litmus Automation berdasarkan permintaan - biasanya dalam beberapa minggu.

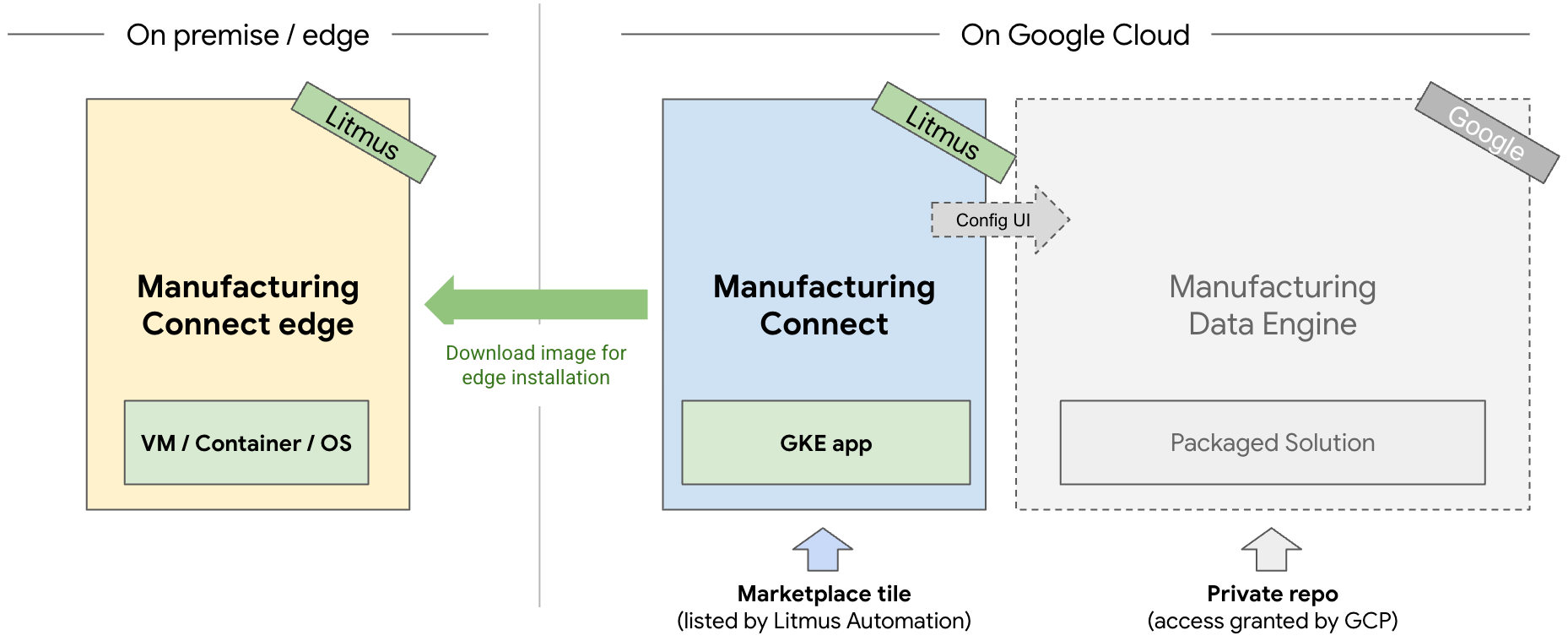

MC memiliki dua komponen utama:

  • Edge Manufacturing Connect (MCe): Stack software yang di-deploy dalam pabrik.
  • MC: Aplikasi berbasis cloud yang di-deploy di Google Cloud tenant pelanggan untuk mengelola semua instance edge dan MDE dari satu antarmuka web.

mc

Hubungan dengan MDE

  • Untuk pelanggan yang menggunakan MC dan MDE: Antarmuka web MC mencakup antarmuka ke MDE, sehingga memungkinkan pengalaman pengguna edge-to-cloud yang lancar.

  • Untuk pelanggan yang hanya menggunakan MDE (tanpa MC): Mulai dari MDE v1.3, antarmuka web mandiri untuk MDE disertakan dalam paket rilis. Seperti pada rilis sebelumnya, konfigurasi dan pengelolaan berbasis API tetap tersedia selain antarmuka web.

Koneksi jaringan pabrik

MC dapat di-deploy dengan berbagai cara untuk mematuhi topologi jaringan pabrik Anda. Baik Google maupun partner kami, Litmus Automation, dengan senang hati akan menyarankan model terbaik untuk situasi Anda:

  • Terdesentralisasi (dekat dengan jalur individu) atau terpusat (seperti di pusat data pabrik).
  • Sebagai container, virtual machine (VM), atau sistem operasi.

Komponen Node-RED

MCe menawarkan editor analisis berdasarkan integrasi Node RED. Fitur ini dilengkapi dengan sejumlah transformasi umum, penghitungan KPI, dan aturan dasar berbasis nilai minimum. Penggunaannya sepenuhnya opsional, tetapi mendukung pelanggan yang ingin melakukan beberapa penghitungan awal di edge untuk memberikan nilai yang dihitung dengan latensi rendah (dan terlepas dari status koneksi internet) ke sistem lokal lainnya (seperti Sistem Eksekusi Manufaktur (MES)).

Integrasi dengan sistem edge lainnya

Sistem SCADA dan MES biasanya didesain dengan mempertimbangkan integrasi, dan menawarkan antarmuka yang dapat dihubungkan oleh IMC (seperti OPC UA, Modbus, dan lainnya). Sistem ini sering kali berisi metadata yang bermanfaat (misalnya, resep aktif di lini produksi) yang penting untuk disimpan di Google Cloud untuk memproses data sensor mesin dalam konteks yang tepat.

Anda dapat menetapkan frekuensi pengambilan sampel dari Programmable Logic Controllers (PLC) dan frekuensi transmisi untuk upload data ke Google Cloud. Frekuensi pengambilan sampel dapat ditentukan di MC (hingga berkali-kali per detik). Upload data ke Google Cloud umumnya didorong oleh peristiwa, biasanya sekali per detik.

Koneksi PLC dari satu deployment edge

Bergantung pada ukuran hardware atau mesin virtual yang mendasarinya, dan faktor tambahan seperti kecepatan pengambilan sampel. Umumnya,10.000 tag (nilai register PLC) per deployment edge adalah aturan praktis yang baik untuk digunakan.

Edge Manufacturing Connect (MCe)

MCe berfungsi sebagai jembatan antara dunia fisik pabrik Anda dan dunia digital Google Cloud, sehingga Anda dapat menggunakan data untuk meningkatkan efisiensi, produktivitas, dan insight.

Persyaratan hardware

Penyiapan MC dan MCe biasanya memerlukan waktu paling lama beberapa jam, termasuk menghubungkan ke sejumlah PLC. Pendorong utama keseluruhan linimasa adalah mendapatkan dan menyiapkan izin firewall. Beberapa pelanggan dapat menyelesaikan proses ini dalam waktu satu hari, sementara yang lain membutuhkan waktu beberapa minggu untuk memahami proses internal perusahaan.

Untuk mengetahui informasi selengkapnya tentang persyaratan hardware, lihat Ringkasan Penginstalan dan Konfigurasi MCe.

Koneksi aman

Komunikasi antara MCe dan Google Cloud dilakukan melalui saluran yang dienkripsi PKI untuk Pub/Sub. Koneksi Pub/Sub diautentikasi menggunakan kunci akun layanan.

Selain enkripsi, traffic jaringan antara MC dan Pub/Sub dapat dirutekan melalui opsi konektivitas pribadi antara onPrem dan Cloud (Interconnect atau VPN) ke endpoint pribadi Google API. Dalam skenario tersebut, traffic antara jaringan perusahaan dan Google Cloud tidak melintasi internet publik karena hanya diproses dalam perimeter jaringan pribadi pelanggan.

Litmus Automation

Google bekerja sama dengan Litmus Automation untuk membuat MC, sebuah penawaran edge-to-cloud terintegrasi dalam produk eksklusif. Google Cloud Namun, MC dijual, didukung, dan dikelola oleh Litmus Automation. Dengan integrasi mendalam dengan MDE, pelanggan dapat memanfaatkan kemudahan penggunaan dan kecepatan deployment.

Untuk memperbarui MCe, Litmus menyediakan file yang diupdate yang dapat di-roll out ke deployment edge. Konfigurasi dipertahankan di antara update (saat menggunakan versi rilis resmi).
